สถานที่กำเนิด | จีน |
---|---|
ชื่อแบรนด์ | VEIKONG |
ได้รับการรับรอง | CE, ROHS |
หมายเลขรุ่น | VFD500 |
จำนวนสั่งซื้อขั้นต่ำ | 1 |
ราคา | Please contact quotation |
รายละเอียดการบรรจุ | <45kw อินเวอร์เตอร์ใช้แพคเกจกล่อง ≥45kw ใช้แพคเกจกรณีไม้ |
เวลาการส่งมอบ | ขึ้นอยู่กับปริมาณ |
เงื่อนไขการชำระเงิน | T/T, เวสเทิร์นยูเนี่ยน, L/C |
สามารถในการผลิต | 1,000 หน่วยต่อสัปดาห์ |
ชื่อผลิตภัณฑ์ | VFD | พลัง | 0.75kw-710kw |
---|---|---|---|
หมุนเวียน | 2.5A-950A | ความถี่ | 0-2000HZ |
การป้องกัน | โอเวอร์โหลด, แรงดันไฟเกิน, IP20, ไฟฟ้าลัดวงจร, ความร้อนเกิน | Igbt | อินฟิเนียน |
แสงสูง | ตัวควบคุม VFD 3 เฟส 710kw,ตัวควบคุม VFD 3 เฟส 0.75kw,ตัวควบคุม vfd เฟสเดียว 710kw |

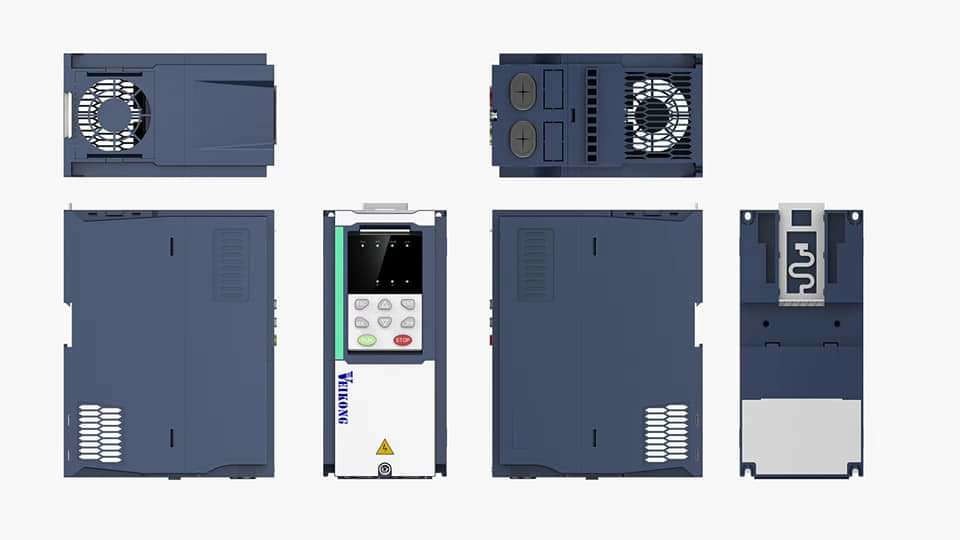

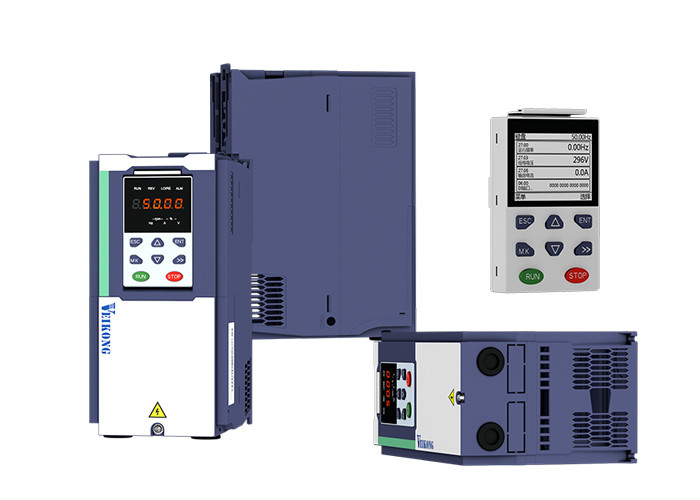

ไดรฟ์ความถี่ตัวแปร 0.75kw-710kw VFD สามเฟสเดียว
ข้อดีของผลิตภัณฑ์
VFD500 ประสิทธิภาพการควบคุมที่ยอดเยี่ยม
การเร่งความเร็วและการชะลอตัวของคำสั่ง 0.1 วินาทีภายใต้ภาระพิกัดของมอเตอร์
เมื่อมอเตอร์เปลี่ยนความเร็วเป็นศูนย์ กระแสจะไม่มีการเปลี่ยนแปลงเฟสและการสั่น และความเร็วจะไม่เป็นจังหวะ
การควบคุมแรงดันไฟบัสมีเสถียรภาพ การชะลอตัวโดยไม่ใช้การเบรกแบบไดนามิกยังให้ความสามารถในการเบรกที่รวดเร็วและเชื่อถือได้
ตระหนักถึงการทำงานไม่สะดุด
เทคโนโลยีการควบคุมกระแสและแรงดันที่ยอดเยี่ยม สลับการเร่งและลดความเร็วด้วยคำสั่ง 0.1 วินาที อินเวอร์เตอร์มีความเสถียรโดยไม่สะดุด
ความจุเกินพิกัดที่แข็งแกร่ง, การทำงานต่อเนื่องเป็นเวลา 10 วินาทีภายใต้สภาวะโหลดพิกัด 180%, การทำงานต่อเนื่อง 1 นาทีภายใต้สภาวะโหลดพิกัด 150%
ความถี่ต่ำและการทำงานที่เสถียรของแรงบิดสูงภายใต้การควบคุมเวกเตอร์
กริดพลังงานที่ไม่ซ้ำใคร ประมวลผลการปิดเครื่องทันที
รายการ | Specifiation | |
ป้อนข้อมูล | แรงดันไฟฟ้าขาเข้า |
1 เฟส/3 เฟส 220V:200V~240V 3 เฟส 380V-480V:380V~480V |
ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต | -15%~10% | |
ความถี่อินพุต | 50Hz / 60Hz ความผันผวนน้อยกว่า 5% | |
เอาท์พุต | แรงดันขาออก | 3เฟส:0~แรงดันอินพุต |
ความจุเกิน |
การใช้งานทั่วไป: 60S สำหรับ 150% ของกระแสไฟที่กำหนด แอปพลิเคชั่นน้ำหนักเบา: 60S สำหรับ 120% ของกระแสไฟที่กำหนด |
|
ควบคุม | โหมดควบคุม |
การควบคุม V/f การควบคุมเวกเตอร์ฟลักซ์ไร้เซนเซอร์โดยไม่ต้องใช้การ์ด PG (SVC) การควบคุมเวกเตอร์ฟลักซ์ความเร็วของเซ็นเซอร์ด้วยการ์ด PG (VC) |
โหมดการทำงาน | การควบคุมความเร็ว, การควบคุมแรงบิด (SVC และ VC) | |
ช่วงความเร็ว |
1:100 (V/f) 1:200( เอสวีซี) 1:1000 (วีซี) |
|
ความแม่นยำในการควบคุมความเร็ว |
±0.5% (วี/f) ±0.2% (SVC) ±0.02% (VC) |
|
ตอบสนองความเร็ว |
5Hz(V/f) 20Hz (SVC) 50Hz (วีซี) |
|
ช่วงความถี่ |
0.00~600.00Hz(วี/f) 0.00~200.00เฮิรตซ์(SVC) 0.00~400.00เฮิรตซ์(VC) |
|
ความละเอียดความถี่อินพุต |
การตั้งค่าดิจิตอล: 0.01 Hz การตั้งค่าอนาล็อก: ความถี่สูงสุด x 0.1% |
|
แรงบิดเริ่มต้น |
150%/0.5Hz(วี/f) 180%/0.25Hz(SVC) 200%/0Hz(VC) |
|
ความแม่นยำในการควบคุมแรงบิด |
SVC: ภายใน 5Hz10% สูงกว่า 5Hz5% วีซี:3.0% |
|
เส้นโค้ง V/f |
ประเภทเส้นโค้ง V / f: เส้นตรง, หลายจุด, ฟังก์ชันกำลัง, การแยก V / f; รองรับการเพิ่มแรงบิด: เพิ่มแรงบิดอัตโนมัติ (การตั้งค่าจากโรงงาน), การเพิ่มแรงบิดแบบแมนนวล |
|
ความถี่ให้ทางลาด |
รองรับการเร่งความเร็วและการชะลอตัวของเส้นตรงและ S เวลาเร่งความเร็วและลดความเร็ว 4 กลุ่มช่วงการตั้งค่า 0.00s ~ 60000s |
|
การควบคุมแรงดันไฟฟ้าบัส DC |
การควบคุมแผงแรงดันไฟฟ้าเกิน: จำกัดการผลิตไฟฟ้าของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการข้ามข้อผิดพลาดของแรงดันไฟฟ้า
การควบคุมแผงลอยแรงดันไฟ: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงความล้มเหลวในการหันเห
การควบคุม VdcMax: จำกัดปริมาณพลังงานที่สร้างโดยมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการเดินทางด้วยแรงดันไฟฟ้าเกิน การควบคุม VdcMin: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุต เพื่อหลีกเลี่ยงความผิดพลาดของแรงดันไฟฟ้าตก |
|
ความถี่ของผู้ให้บริการ | 1kHz~12kHz(แตกต่างกันไปตามประเภท) | |
วิธีการเริ่มต้น |
สตาร์ทโดยตรง (สามารถซ้อนเบรก DC ได้);เริ่มต้นการติดตามความเร็ว |
วิธีหยุด | หยุดการชะลอตัว (สามารถซ้อนเบรก DC ได้);อิสระที่จะหยุด | |
ฟังก์ชันควบคุมหลัก | การควบคุม Jog, การควบคุม Droop, การทำงานสูงสุด 16 สปีด, การหลีกเลี่ยงความเร็วที่เป็นอันตราย, การทำงานของความถี่สวิง, การสลับเวลาเร่งและการชะลอตัว, การแยก VF, การเบรกด้วยการกระตุ้น, การควบคุม PID ของกระบวนการ, ฟังก์ชั่นการนอนหลับและการปลุก, PLC แบบง่ายในตัว ลอจิก, เทอร์มินัลอินพุตและเอาต์พุตเสมือน, หน่วยหน่วงเวลาในตัว, หน่วยเปรียบเทียบและหน่วยลอจิกในตัว, การสำรองและกู้คืนพารามิเตอร์, บันทึกข้อผิดพลาดที่สมบูรณ์แบบ, การรีเซ็ตข้อผิดพลาด, พารามิเตอร์มอเตอร์สองกลุ่มการสลับฟรี, การเดินสายไฟสลับซอฟต์แวร์, ขั้วขึ้น / ลง | |
การทำงาน | ปุ่มกด | แป้นพิมพ์ดิจิตอล LED และปุ่มกด LCD (ตัวเลือก) |
การสื่อสาร |
มาตรฐาน: การสื่อสาร MODBUS สามารถเปิดและ PROFINET (อยู่ระหว่างการพัฒนา) |
|
พีจีการ์ด | การ์ดอินเทอร์เฟซตัวเข้ารหัสที่เพิ่มขึ้น (เอาต์พุตส่วนต่างและ Open Collector) บัตรหม้อแปลงโรตารี่ | |
ขั้วอินพุต |
มาตรฐาน: ขั้วอินพุตดิจิตอล 5 ช่อง ซึ่งหนึ่งในนั้นรองรับอินพุตพัลส์ความเร็วสูงถึง 50kHz; 2 ขั้วอินพุตแบบอะนาล็อก, รองรับอินพุตแรงดัน 0 ~ 10V หรืออินพุตกระแส 0 ~ 20mA; บัตรตัวเลือก: ขั้วอินพุตดิจิตอล 4 ช่อง ขั้วอินพุตแบบอะนาล็อก 2 ช่อง รองรับแรงดันไฟฟ้าอินพุต 10V-+10V |
|
ขั้วเอาท์พุท |
มาตรฐาน: 1 ขั้วเอาท์พุทดิจิตอล; 1 ขั้วเอาท์พุทพัลส์ความเร็วสูง (ประเภท open collector) รองรับสัญญาณคลื่นสี่เหลี่ยม 0 ~ 50kHz; 1 ขั้วเอาท์พุทรีเลย์ (รีเลย์ที่สองเป็นตัวเลือก) 2 ขั้วเอาต์พุตแบบแอนะล็อก, รองรับเอาต์พุตกระแสไฟ 0 ~ 20mA หรือเอาต์พุตแรงดันไฟ 0 ~ 10V; การ์ดตัวเลือก: ขั้วต่อเอาต์พุตดิจิตอล 4 ช่อง |
|
การป้องกัน | อ้างถึงบทที่ 6 "การแก้ไขปัญหาและมาตรการรับมือ" สำหรับฟังก์ชันการป้องกัน | |
สิ่งแวดล้อม | สถานที่ติดตั้ง | ภายในอาคารไม่มีแสงแดดส่องถึงโดยตรง ฝุ่นละออง ก๊าซกัดกร่อน ก๊าซที่ติดไฟได้ ควันน้ำมัน ไอน้ำ หยดน้ำหรือเกลือ |
ระดับความสูง | 0-3000m.inverter จะถูกลดค่าลงหากระดับความสูงที่สูงกว่า 1000m และกระแสไฟขาออกที่กำหนดจะลดลง 1% หากระดับความสูงเพิ่มขึ้น 100m | |
อุณหภูมิโดยรอบ | -10°C~ +40°C สูงสุด 50°C (ลดลงหากอุณหภูมิแวดล้อมอยู่ระหว่าง 40°C ถึง 50°C) กระแสไฟขาออกที่ได้รับการจัดอันดับจะลดลง 1.5% หากอุณหภูมิเพิ่มขึ้น 1°C | |
ความชื้น | น้อยกว่า 95%RH โดยไม่มีการควบแน่น | |
การสั่นสะเทือน | น้อยกว่า 5.9 ม./วินาที2 (0.6 กรัม) | |
อุณหภูมิในการจัดเก็บ | -20 °C ~ +60°C | |
คนอื่น | การติดตั้ง | ตู้ตั้งพื้น ติดผนัง ทรานสมูรัล |
ระดับการป้องกัน | IP20 | |
วิธีการทำความเย็น | บังคับอากาศเย็น | |
EMC | CE ROHS |
ตัวกรอง EMC ภายใน สอดคล้องกับ EN61800-3 หมวดหมู่ C3 3rd สิ่งแวดล้อม |
แทนที่ vfd แบรนด์ดังในแอปพลิเคชันทั่วไป
รายการแจกจ่ายพารามิเตอร์ VFD500:
การจัดหมวดหมู่ | กลุ่มพารามิเตอร์ | หน้าหนังสือ |
พารามิเตอร์ทั่วไป | 00: ฟังก์ชันพื้นฐาน | หน้า 37 |
01:การเลือกแหล่งความถี่ | หน้า 39 | |
02:เริ่มและหยุด | หน้า 45 | |
03:ทางลาดและเส้นโค้ง S | หน้า 49 | |
04: อินพุตแบบอะนาล็อกและพัลส์ | หน้า 51 | |
05:เอาต์พุตแบบอะนาล็อกและพัลส์ | หน้า 55 | |
06: อินพุตดิจิตอลมัลติฟังก์ชั่น (DI) | หน้า 56 | |
07: เอาต์พุตดิจิตอลมัลติฟังก์ชั่น (DO) | หน้า 59 | |
08: การตั้งค่าเอาต์พุตดิจิตอล | หน้า 62 | |
การควบคุมมอเตอร์ | 10:ประเภทตัวเข้ารหัส | หน้า 65 |
11:Motor1 พารามิเตอร์ | หน้า 66 | |
12: Motor1 VFควบคุมพารามิเตอร์ | หน้า 68 | |
13:Motor1 พารามิเตอร์การควบคุมเวกเตอร์ | หน้า 71 | |
14:การควบคุมแรงบิด | หน้า 73 | |
16: การควบคุมการประหยัดพลังงาน | หน้า 74 | |
จอแสดงผลและการป้องกัน | 20: พารามิเตอร์ที่ผู้ใช้กำหนด | หน้า 75 |
21:ปุ่มกดและจอแสดงผล | หน้า 77 | |
22:การกำหนดค่าไดรฟ์ AC | หน้า 79 | |
23:การตั้งค่าฟังก์ชั่นการป้องกันไดรฟ์ | หน้า 81 | |
24: พารามิเตอร์การป้องกันมอเตอร์ | หน้า 85 | |
25: พารามิเตอร์การติดตามข้อผิดพลาด | หน้า 87 | |
26: พารามิเตอร์การบันทึกข้อผิดพลาด | หน้า 87 | |
27:การตรวจสอบพารามิเตอร์ | หน้า 90 | |
การสื่อสาร | 30:การสื่อสาร Modbus | หน้า 90 |
31:Canopen การสื่อสาร | หน้า 92 | |
แอปพลิเคชัน | 40: ประมวลผลฟังก์ชัน PID | หน้า 92 |
41: ฟังก์ชั่นการนอนหลับ | หน้า 98 | |
42:Simple PLC | หน้า 100 | |
43:หน่วยหน่วงเวลาที่ตั้งโปรแกรมได้ | หน้า 102 | |
44:ตัวเปรียบเทียบและหน่วยลอจิก/คอนโทรลเลอร์ | หน้า 104 | |
45:เคาน์เตอร์มัลติฟังก์ชั่น | หน้า 108 | |
มอเตอร์2 | 60: พารามิเตอร์พื้นฐานของ Motor2 | หน้า 110 |
61: พารามิเตอร์ Motor2 | หน้า 111 | |
62: พารามิเตอร์การควบคุม Motor2 VF | หน้า 111 | |
63: พารามิเตอร์การควบคุมเวกเตอร์ Motor2 | หน้า 111 |
