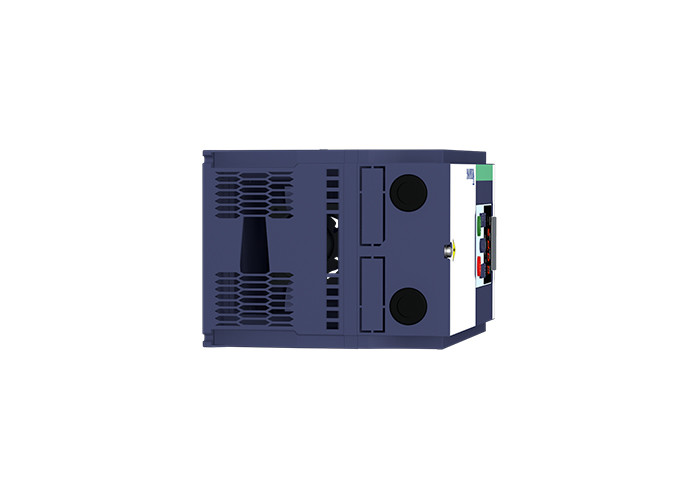

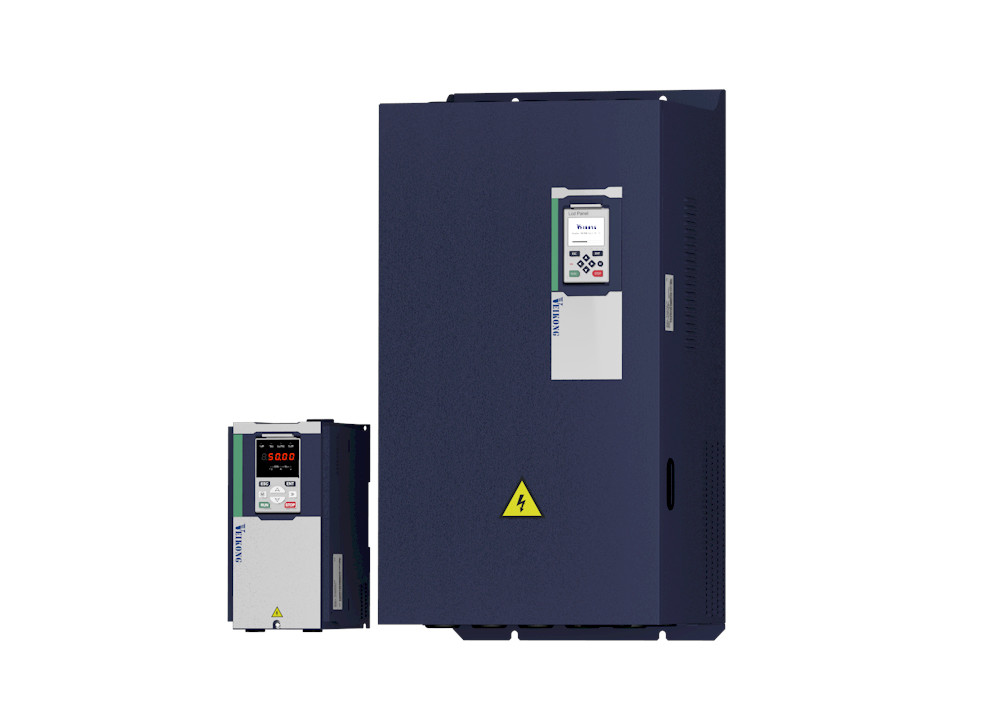

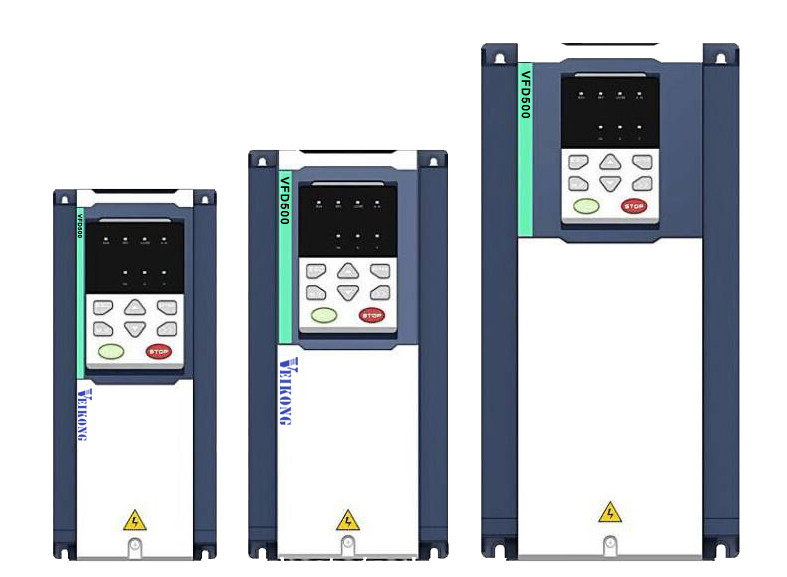

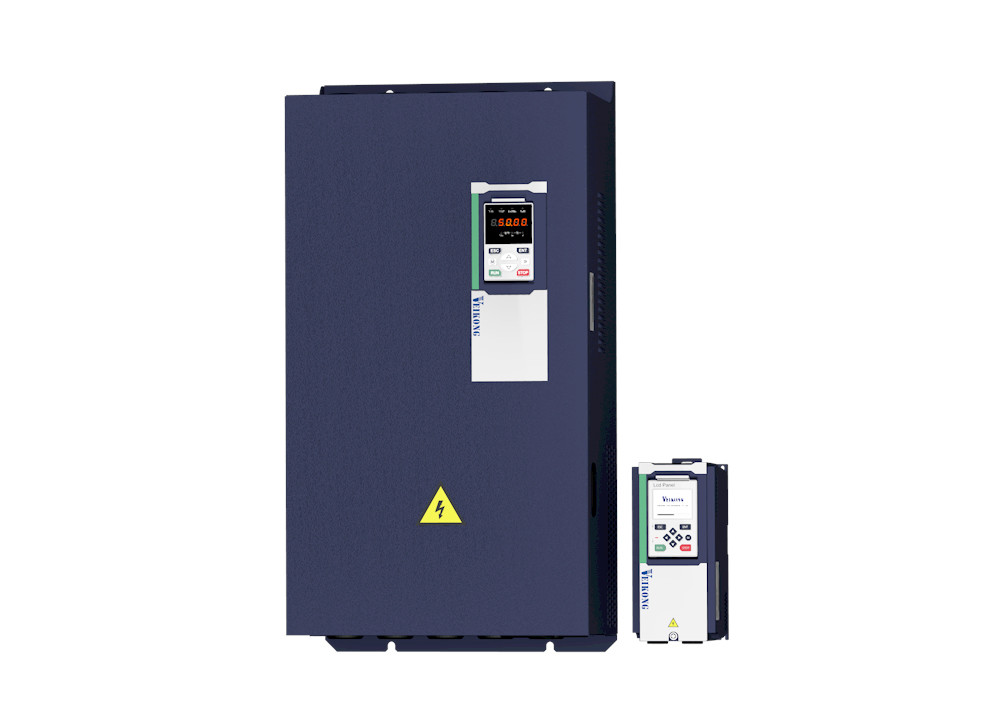

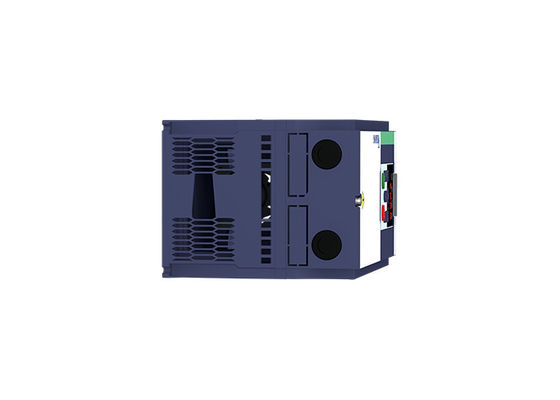

การออกแบบแบบคอมแพคต์และการออกแบบท่อที่อิสระสําหรับ Inverters ความถี่แปรที่กันฝุ่น

รายการ

รายละเอียด

หน่วยงาน

ความดันทางเข้า

1เฟส/3เฟส 220V:200V240V

ระบบไฟฟ้า 3 ขั้นตอน 380V-480V:380V-480V

ระยะความสับสนที่อนุญาต

-15% 10%

ความถี่การเข้า

50Hz / 60Hz ความสับสนน้อยกว่า 5%

ผลิต

ความดันออก

3phase:0 ลงแรงดัน

ความจุเกิน

การใช้งานทั่วไป: 60S สําหรับ 150% ของกระแสไฟฟ้าระดับ

การใช้ภาระเบา: 60S สําหรับ 120% ของปัจจุบันที่ระบุ

การควบคุม

ระบบควบคุม

การควบคุม V/f

การควบคุมเวกเตอร์ไหลเวอร์โดยไม่มีเซนเซอร์ โดยไม่มีการ์ด PG ((SVC)

การควบคุมวัตถุไหลของวัตถุวัตถุด้วยการ์ด PG (VC)

ระบบการทํางาน

ระบบควบคุมความเร็ว ระบบควบคุมวัตถุพลิก (SVC และ VC)

ระยะความเร็ว

1รายละเอียดของรายละเอียด

1หนังสือพิมพ์

1หลักฐานการจัดหา

ความแม่นยําในการควบคุมความเร็ว

± 0.5%(V/f)

± 0.2%(SVC)

± 0.02%(VC)

ความเร็วในการตอบสนอง

5Hz ((V/f)

20Hz ((SVC)

50Hz ((VC)

ระยะความถี่

00.00 ละ 600.00 Hz(V/f)

0.00 ราคา 200.00Hz(SVC)

00.00 ละ 400.00 ฮาร์ซ(VC)

ความละเอียดของความถี่ input

การตั้งค่าดิจิตอล: 0.01 Hz

การตั้งค่าแบบแอนาล็อก: ความถี่สูงสุด x 0.1%

ทอร์คการเริ่มต้น

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

ความแม่นยําในการควบคุมทอร์ค

SVC: ภายใน 5Hz10%, มากกว่า 5Hz5%

VC:30.0%

คอร์ฟ V/f

ประเภทเส้นโค้ง V / f: เส้นตรง, หลายจุด, ฟังก์ชันพลังงาน, การแยก V / f

การสนับสนุนการเพิ่มทอร์ค: การเพิ่มทอร์คอัตโนมัติ (การตั้งค่าโรงงาน) การเพิ่มทอร์คอัตโนมัติ

ระเบียงให้ความถี่

การสนับสนุนการเร่งและความช้าของเส้นตรงและเส้นโค้ง S

4 กลุ่มของเวลาเร่งและความช้า ระยะการตั้งค่า 0.00s ~ 60000s

ระบบควบคุมความกระชับของบัส DC

การควบคุมความดันสูงเกิน: จํากัดการผลิตพลังงานของมอเตอร์ โดยการปรับความถี่ออกเพื่อหลีกเลี่ยงการข้ามความผิดของความดัน

การควบคุมความดันต่ํา: ควบคุมการบริโภคพลังงานของมอเตอร์โดยการปรับความถี่ออกเพื่อหลีกเลี่ยงความล้มเหลว

การควบคุม VdcMax: จํากัดปริมาณพลังงานที่ผลิตโดยมอเตอร์ โดยการปรับความถี่การออกเพื่อหลีกเลี่ยงการกระตุ้นความแรงเกิน

การควบคุม VdcMin: ควบคุมการบริโภคพลังงานของมอเตอร์โดยการปรับความถี่ออก เพื่อหลีกเลี่ยงความผิดพลาดการกระโดดความแรงต่ํา

ความถี่ของตัวนํา

1kHz 12kHz ((แตกต่างกันตามชนิด)

วิธีการเริ่มต้น

การเริ่มต้นโดยตรง (สามารถวางเบรค DC) การเริ่มต้นการติดตามความเร็ว

วิธีหยุด

การหยุดความช้า (สามารถวางเบรคแบบ DC)

ฟังก์ชันการควบคุมหลัก

การควบคุมการวิ่ง, การควบคุมการลดลง, การทํางานสูงสุด 16 ความเร็ว, การหลีกเลี่ยงความเร็วอันตราย, การทํางานความถี่สวิง, การสลับเวลาเร่งและความช้า, การแยก VF, การเบรกเกินความตื่นเต้นการควบคุม PID ของกระบวนการ, ฟังก์ชันหลับและปลุก, พีซีซีโลจิกธรรมดาที่ติดตั้ง, ปลายทางเข้าและออกแบบเสมือนจริง, อุปกรณ์ชะลอที่ติดตั้ง, อุปกรณ์เปรียบเทียบที่ติดตั้งและอุปกรณ์โลจิก, การสํารองและการฟื้นฟูพารามิเตอร์บันทึกความผิดพลาดที่สมบูรณ์แบบ,การตั้งค่าใหม่ความผิดพลาด, สองกลุ่มของพารามิเตอร์มอเตอร์ฟรีสวิตชิ่ง, โปรแกรมแลกเปลี่ยนสายไฟออก, ทอร์มิเนล UP / DOWN

หน้าที่

คีย์พาด

LED คีย์บอร์ดดิจิตอลและคีย์บอร์ด LCD ((ตัวเลือก)

การสื่อสาร

มาตรฐาน:

การสื่อสาร MODBUS

สามารถเปิดและโปรฟิเน็ต ((ในการพัฒนา)

การ์ด PG

การ์ดอินเตอร์เฟียส Encoder เพิ่มเติม (Differential Output และ Open Collector)การ์ดแปลงหมุน

ปลายทางเข้า

มาตรฐาน:

5 ทอมินัลการเข้าดิจิตอล หนึ่งในนั้นรองรับการเข้าพริบความเร็วสูงถึง 50kHz

2 ปลายทางเข้าแบบแอนาล็อก รองรับการเข้าระดับความแรงดัน 0 ~ 10V หรือการเข้าระดับกระแสไฟฟ้า 0 ~ 20mA

การ์ดออปชั่น

4 เทอร์มินัลการเข้าดิจิตอล

2 ปลายการเข้าแบบแอนาล็อก การสนับสนุน - 10V- + 10V

ปลายการออก

มาตรฐาน:

1 เทอร์มินัลออกแบบดิจิทัล

1 ปลายผลิตแรงกระแทกความเร็วสูง (ประเภทคอลเลคเตอร์เปิด) รองรับการออกสัญญาณคลื่นสี่เหลี่ยม 0 ~ 50kHz

1 ระบบปลายทางการออก ((ระบบปลายทางที่สองเป็นตัวเลือก)

2 ปลายการออกแบบแอนาล็อก รองรับการออกกระแสไฟฟ้า 0 ~ 20mA หรือ 0 ~ 10V;

การ์ดตัวเลือก: 4 ทอร์มิเนลออกแบบดิจิตอล

การคุ้มครอง

ดูบทที่ 6 "การแก้ไขปัญหาและมาตรการตอบโต้" สําหรับฟังก์ชันการป้องกัน

สิ่งแวดล้อม

สถานที่ติดตั้ง

ในห้อง ไม่มีแสงแดดตรง ฝุ่น ก๊าซที่กัดสนอง ก๊าซที่เผาไหม้ ควันน้ํามัน คันน้ําหอม น้ําหยด หรือเกลือ

ความสูง

0-3000m อินเวอร์เตอร์จะลดค่าไฟฟ้าถ้าความสูงมากกว่า1000m และกระแสไฟฟ้าออกระดับจะลดลง 1% หากความสูงเพิ่มขึ้น 100m

อุณหภูมิบริเวณ

-10°C ~ +40°C,สูงสุด 50°C (ลดลงถ้าอุณหภูมิแวดล้อมระหว่าง 40°C และ 50°C)

ความชื้น

ต่ํากว่า 95% RH, โดยไม่มีการปั่น

การสั่นสะเทือน

ต่ํากว่า 5.9 m/s²(0.6 กรัม)

อุณหภูมิการเก็บรักษา

-20°C ~ +60°C

อื่นๆ

การติดตั้ง

กล่องติดผนัง ปกครองพื้น

ระดับการป้องกัน

IP20

วิธีการเย็น

การเย็นด้วยอากาศ

EMC

CE ROHS

เครื่องกรอง EMC ภายใน

สอดคล้องกับ EN61800-3

ประเภท C3

3^rdสิ่งแวดล้อม
