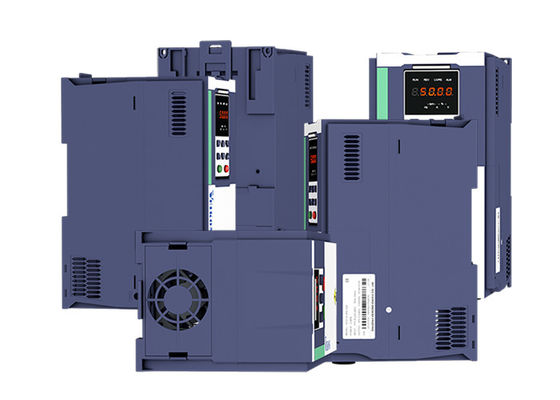

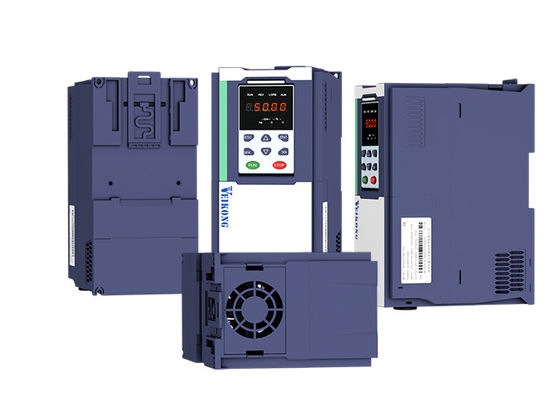

รายการ

ข้อมูลจำเพาะ

อินพุต

แรงดันไฟฟ้าขาเข้า

1 เฟส/3 เฟส 220V:200V～240V

3 เฟส 380V-480V:380V～480V

ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต

-15%～10%

ความถี่ขาเข้า

50Hz / 60Hz, ความผันผวนน้อยกว่า 5%

เอาต์พุต

แรงดันไฟฟ้าขาออก

3 เฟส:0～แรงดันไฟฟ้าขาเข้า

ความสามารถในการโอเวอร์โหลด

การใช้งานทั่วไป: 60S สำหรับ 150% ของกระแสไฟที่กำหนด

การใช้งานโหลดเบา: 60S สำหรับ 120% ของกระแสไฟที่กำหนด

การควบคุม

โหมดควบคุม

การควบคุม V/f

การควบคุมเวกเตอร์ฟลักซ์แบบไม่มีเซ็นเซอร์โดยไม่มีการ์ด PG (SVC)

การควบคุมเวกเตอร์ฟลักซ์ความเร็วเซ็นเซอร์พร้อมการ์ด PG (VC)

โหมดการทำงาน

การควบคุมความเร็ว, การควบคุมแรงบิด (SVC และ VC)

ช่วงความเร็ว

1:100 (V/f)

1:200( SVC)

1:1000 (VC)

ความแม่นยำในการควบคุมความเร็ว

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

การตอบสนองความเร็ว

5Hz(V/f)

20Hz(SVC)

50Hz(VC)

ช่วงความถี่

0.00～600.00Hz(V/f)

0.00～200.00Hz(SVC)

0.00～400.00Hz(VC)

ความละเอียดความถี่ขาเข้า

การตั้งค่าแบบดิจิทัล: 0.01 Hz

การตั้งค่าแบบอะนาล็อก: ความถี่สูงสุด x 0.1%

แรงบิดเริ่มต้น

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

ความแม่นยำในการควบคุมแรงบิด

SVC: ภายใน 5Hz10%, สูงกว่า 5Hz5%

VC: 3.0%

เส้นโค้ง V/f

ประเภทเส้นโค้ง V / f: เส้นตรง, หลายจุด, ฟังก์ชันกำลัง, การแยก V / f;

รองรับการเพิ่มแรงบิด: การเพิ่มแรงบิดอัตโนมัติ (การตั้งค่าจากโรงงาน), การเพิ่มแรงบิดด้วยตนเอง

ทางลาดให้ความถี่

รองรับการเร่งความเร็วและการลดความเร็วแบบเส้นตรงและเส้นโค้ง S;

4 กลุ่มของเวลาเร่งความเร็วและการลดความเร็ว, ช่วงการตั้งค่า 0.00s ~ 60000s

การควบคุมแรงดันไฟฟ้าบัส DC

การควบคุมคอกแรงดันไฟฟ้าเกิน: จำกัดการสร้างพลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงข้อผิดพลาดของแรงดันไฟฟ้า;

การควบคุมคอกแรงดันไฟฟ้าต่ำ: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงความล้มเหลวในการโยก

การควบคุม VdcMax: จำกัดปริมาณพลังงานที่สร้างขึ้นโดยมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการสะดุดแรงดันไฟฟ้าเกิน;

การควบคุม Vdc Min: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงข้อผิดพลาดแรงดันไฟฟ้าต่ำ

ความถี่พาหะ

1kHz～12kHz (แตกต่างกันไปขึ้นอยู่กับประเภท)

วิธีการเริ่มต้น

เริ่มต้นโดยตรง (สามารถซ้อนทับเบรก DC ได้); เริ่มต้นการติดตามความเร็ว

วิธีการหยุด

หยุดการลดความเร็ว (สามารถซ้อนทับการเบรก DC ได้); หยุดอิสระ

ฟังก์ชันควบคุมหลัก

การควบคุมจ็อก, การควบคุมดร็อป, การทำงานสูงสุด 16 สปีด, การหลีกเลี่ยงความเร็วที่เป็นอันตราย, การทำงานความถี่สวิง, การสลับเวลาเร่งความเร็วและการลดความเร็ว, การแยก VF, การเบรกกระตุ้นมากเกินไป, การควบคุม PID ของกระบวนการ, ฟังก์ชันสลีปและปลุก, โลจิก PLC อย่างง่ายในตัว, เทอร์มินัลอินพุตและเอาต์พุตเสมือน, หน่วยหน่วงเวลาในตัว, หน่วยเปรียบเทียบและหน่วยตรรกะในตัว, การสำรองข้อมูลและการกู้คืนพารามิเตอร์, บันทึกข้อผิดพลาดที่สมบูรณ์แบบ, การรีเซ็ตข้อผิดพลาด, การสลับพารามิเตอร์มอเตอร์สองกลุ่ม, การเดินสายเอาต์พุตการสลับซอฟต์แวร์, เทอร์มินัล UP / DOWN

ฟังก์ชัน

ปุ่มกด

แป้นพิมพ์ดิจิทัล LED และแป้นพิมพ์ LCD (ตัวเลือก)

การสื่อสาร

มาตรฐาน:

การสื่อสาร MODBUS

CAN OPEN และ PROFINET (อยู่ระหว่างการพัฒนา)

การ์ด PG

การ์ดอินเทอร์เฟซตัวเข้ารหัสแบบเพิ่มหน่วย (เอาต์พุตดิฟเฟอเรนเชียลและตัวสะสมแบบเปิด), การ์ดหม้อแปลงแบบหมุน

ขั้วต่ออินพุต

มาตรฐาน:

5 ขั้วต่ออินพุตดิจิทัล ซึ่งหนึ่งในนั้นรองรับอินพุตพัลส์ความเร็วสูงสูงสุด 50kHz;

2 ขั้วต่ออินพุตแบบอะนาล็อก รองรับอินพุตแรงดันไฟฟ้า 0 ~ 10V หรืออินพุตกระแสไฟ 0 ~ 20mA;

การ์ดตัวเลือก:

4 ขั้วต่ออินพุตดิจิทัล

2 ขั้วต่ออินพุตแบบอะนาล็อก รองรับอินพุตแรงดันไฟฟ้า -10V-+10V

ขั้วต่อเอาต์พุต

มาตรฐาน:

1 ขั้วต่อเอาต์พุตดิจิทัล;

1 ขั้วต่อเอาต์พุตพัลส์ความเร็วสูง (ชนิดตัวสะสมแบบเปิด) รองรับเอาต์พุตสัญญาณคลื่นสี่เหลี่ยม 0 ~ 50kHz;

1 ขั้วต่อเอาต์พุตรีเลย์ (รีเลย์ที่สองเป็นตัวเลือก)

2 ขั้วต่อเอาต์พุตแบบอะนาล็อก รองรับเอาต์พุตกระแสไฟ 0 ~ 20mA หรือเอาต์พุตแรงดันไฟฟ้า 0 ~ 10V;

การ์ดตัวเลือก: 4 ขั้วต่อเอาต์พุตดิจิทัล

การป้องกัน

โปรดดูบทที่ 6 "การแก้ไขปัญหาและมาตรการรับมือ" สำหรับฟังก์ชันการป้องกัน

สภาพแวดล้อม

สถานที่ติดตั้ง

ภายในอาคาร ไม่มีแสงแดดโดยตรง ฝุ่น ก๊าซกัดกร่อน ก๊าซไวไฟ ควันน้ำมัน ไอน้ำ หยดน้ำ หรือเกลือ

ระดับความสูง

0-3000 ม. อินเวอร์เตอร์จะถูกลดระดับลงหากระดับความสูงสูงกว่า 1000 ม. และกระแสไฟขาออกที่กำหนดจะลดลง 1% หากระดับความสูงเพิ่มขึ้น 100 ม.

อุณหภูมิแวดล้อม

-10°C~ +40°C, สูงสุด 50°C (ลดระดับลงหากอุณหภูมิแวดล้อมอยู่ระหว่าง 40°C และ 50°C) กระแสไฟขาออกที่กำหนดลดลง 1.5% หากอุณหภูมิเพิ่มขึ้น 1°C

ความชื้น

น้อยกว่า 95% RH โดยไม่มีการควบแน่น

การสั่นสะเทือน

น้อยกว่า 5.9 ม./วินาที² (0.6 กรัม)

อุณหภูมิในการจัดเก็บ

-20°C ~ +60°C

อื่นๆ

การติดตั้ง

ติดตั้งบนผนัง ตู้ควบคุมพื้น ทรานส์มูรัล

ระดับการป้องกัน

IP20

วิธีการระบายความร้อน

การระบายความร้อนด้วยอากาศ

EMC

CE ROHS

ตัวกรอง EMC ภายใน

เป็นไปตาม EN61800-3

หมวดหมู่ C3

3^rd สภาพแวดล้อม

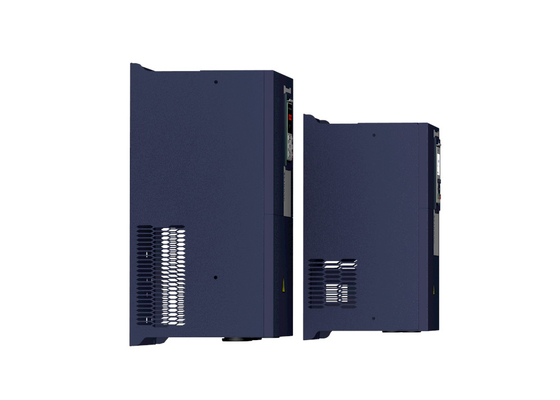

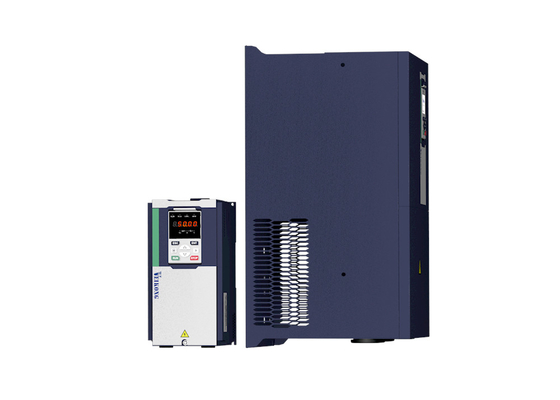

รุ่น

กำลังไฟ

(KVA)

กระแสไฟขาเข้า

(A)

กระแสไฟขาออก(A)

มอเตอร์ที่ปรับได้

(KW)

ขนาด

หน่วยเบรก

โหลดหนัก

โหลดเบา

สามเฟส: 380-480V,50/60Hz

VFD500-R75GT4B

1.5

3.4

2.5

4.2

0.75

ขนาด A

ภายใน

VFD500-1R5GT4B

3

5

4.2

5.6

1.5

VFD500-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD500-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD500-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

ขนาด B

VFD500-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD500-011G/015PT4B

17

26.0

25.0

31.0

11

ขนาด C

ภายใน

VFD500-015G/018PT4B

21

35.0

32.0

37.0

15

VFD500-018G/022PT4B

24

38.5

37.0

45.0

18.5

ขนาด D

VFD500-022G/030PT4B

30

46.5

45.0

57.0

22

VFD500-030G/037PT4

40

62.0

60.0

75.0

30

ขนาด E

ตัวเลือก

VFD500-037G/045PT4

50

76.0

75.0

87.0

37

VFD500-045G/055PT4

60

92.0

90.0

110.0

45

ขนาด F

VFD500-055G/075PT4

75

113.0

110.0

135.0

55

VFD500-075G/090PT4

104

157.0

152.0

165.0

75

ขนาด G

VFD500-090G/110PT4

112

170.0

176.0

210.0

90

ภายนอก

VFD500-110G/132PT4

145

220.0

210.0

253.0

110

ขนาด H

VFD500-132G/160PT4

170

258.0

253.0

304.0

132

ขนาด I

VFD500-160G/185PT4

210

320.0

304.0

360.0

160

VFD500-185G/200PT4

245

372.0

360.0

380.0

185

ขนาด J

VFD500-200G/220PT4

250

380.0

380.0

426.0

200

VFD500-220G/250PT4

280

425.0

426.0

465.0

220

ขนาด K

VFD500-250G/280PT4

315

479.0

465.0

520.0

250

VFD500-280G/315PT4

350

532.0

520.0

585.0

280

ขนาด L

VFD500-315G/355PT4

385

585.0

585.0

650.0

315

VFD500-355G/400PT4

420

638.0

650.0

725.0

355

ขนาด M

VFD500-400G/450PT4

470

714.0

725.0

820.0

400

VFD500-450G/500PT4

530

800.0

820.0

/

450

ขนาด N

VFD500-500G/560PT4

580

880.0

900.0

/

500

VFD500-560G/630PT4

630

950.0

980.0

/

560

ขนาด O

VFD500-630GT4

710

1080

1120.

/

630

ขนาด O

VFD500-710GT4

790

1200

1260

/

710

ขนาด O

เฟสเดียว: 220V, 50/60HZ

VFD500-R40GS2

1.3

6.0

3.2

5.6

0.4

ขนาด A

ในตัว

VFD500-R75GS2

2.4

11.0

5.6

8.0

0.75

ขนาด A

VFD500-1R5GS2

3.5

15.0

8.0

10.6

1.5

ขนาด A

VFD500-2R2GS2

5.5

25.0

10.6

14.0

2.2

ขนาด A

VFD500-4R0GS2

7.7

35.0

17.0

23.0

4.0

ขนาด B

VFD500-5R5GS2

8.9

53.0

25.0

31.0

5.5

ขนาด C

VFD500-7R5GS2

11

67.0

32.0

37.0

7.5

ขนาด C
