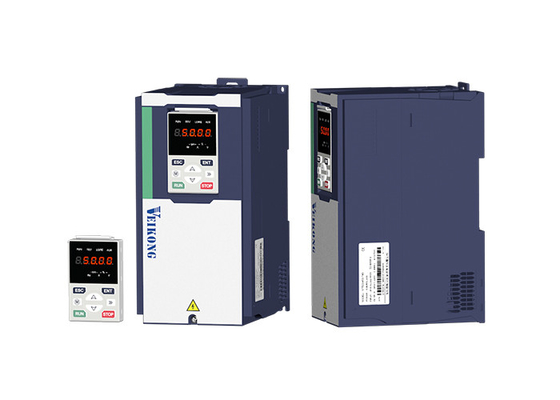

GPRS 15kw 18.5kw 22kw MPPT VFD อินเวอร์เตอร์พลังงานแสงอาทิตย์สำหรับระบบสูบน้ำพลังงานแสงอาทิตย์

GPRS 15kw 18.5kw 22kw MPPT VFD อินเวอร์เตอร์พลังงานแสงอาทิตย์สำหรับระบบสูบน้ำพลังงานแสงอาทิตย์

GPRS 15kw 18.5kw 22kw MPPT VFD Solar Pump Inverter อินเวอร์เตอร์พลังงานแสงอาทิตย์ไฮบริด

รายละเอียดสินค้าและคุณสมบัติ:

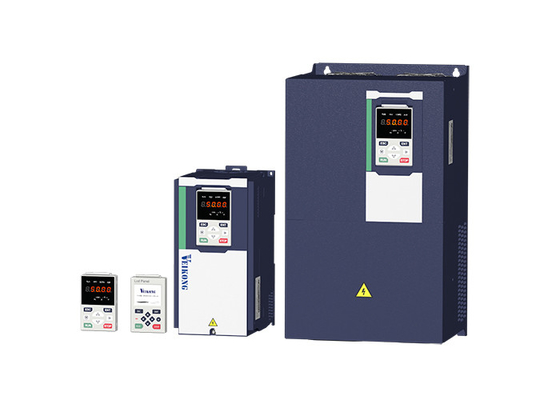

VFD500-PV Seires อินเวอร์เตอร์ปั๊มพลังงานแสงอาทิตย์ประสิทธิภาพสูง

ช่วงพลังงาน: 0.75~75kw 220V

0.75~160กิโลวัตต์ 380V

1. MPPT ที่มีประสิทธิภาพสูง 99%

2. การขับมอเตอร์เหนี่ยวนำไฟฟ้ากระแสสลับหรือ PMSM

3. การตรวจสอบและควบคุมระยะไกล GPRS

4. อายุการใช้งานยาวนานและรับประกันนาน

5. อินพุตไฟ DC สูงสุด: 450VDC สำหรับเอาต์พุต 220AC /810VDC สำหรับเอาต์พุต AC 380V

6. ติดตั้งและใช้งานง่าย ไม่จำเป็นต้องตั้งค่าพารามิเตอร์

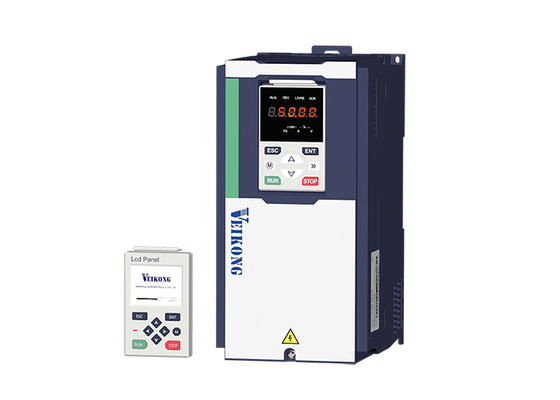

7. ปุ่มกด LCD เสริม ไม่จำเป็นต้องใช้คู่มือ

8. การป้องกันที่หลากหลาย, การป้องกันการทำงานแบบแห้ง, การป้องกันน้ำเต็ม, การป้องกันแรงดันไฟเกิน, การป้องกันกระแสเกิน

9. สร้างขึ้นในฟังก์ชัน PID เมื่อควบคุม MPPT, PID ยังเปิดใช้งาน

10. ต่อไฟ DC และ AC อินเวอร์เตอร์ ทำงานได้ 24 ชม.

ข้อกำหนดทางไฟฟ้าและระดับพลังงาน

การประยุกต์ใช้ผลิตภัณฑ์





การทดลองใช้งาน (วิธีเริ่มอินเวอร์เตอร์ปั๊มพลังงานแสงอาทิตย์)

ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายเคเบิลทั้งหมดของแผงโซลาร์เซลล์และมอเตอร์ปั๊มถูกต้องและไม่ใช่

ต้องการตั้งค่าพารามิเตอร์ใด ๆ หากต้องการตั้งค่าพารามิเตอร์สามารถทำได้ดังนี้



ขั้นตอนที่ 1: (การควบคุมปุ่มกด): ตั้งค่าพารามิเตอร์มอเตอร์ P11.02- P11.06 ตามชื่อมอเตอร์ปั๊ม

แผ่น หากต้องการการป้องกันการวิ่งแห้ง ให้วัดกระแสไฟฟ้าป้องกันการโหลด (ดูรายละเอียดใน

บทคู่มือผู้ใช้สำหรับฟังก์ชั่น dry run) หากไม่ต้องการการป้องกัน dry run ให้ข้ามขั้นตอนนี้

และไปที่ขั้นตอนที่ 2



ขั้นตอนที่ 2: ตั้งค่าพารามิเตอร์ปั๊มพลังงานแสงอาทิตย์พิเศษอื่นๆ ที่เกี่ยวข้องเพื่อเพิ่มประสิทธิภาพหากจำเป็น



ขั้นตอนที่ 3: หลังจากสิ้นสุดการทดลองใช้งาน หากมอเตอร์ปั๊มยังไม่จ่ายน้ำออกเมื่ออินเวอร์เตอร์กำลังทำงาน

มากกว่า 40 เฮิร์ตโปรดถอดแหล่งจ่ายไฟออกและเปลี่ยนสายไฟสองเฟสของ

มอเตอร์



ปั๊ม PMSM

มอเตอร์ซิงโครนัสจะต้องเรียนรู้พารามิเตอร์ของมอเตอร์ด้วยตนเอง มิฉะนั้นจะมีความเสี่ยง

ของการบิน

P11.00=1 ตั้งเป็นซิงโครนัสมอเตอร์ (ซอฟต์แวร์พิเศษ)

P11.02=กำลังป้ายชื่อมอเตอร์

P11.03=แรงดันป้ายชื่อมอเตอร์

P11.04=กระแสป้ายมอเตอร์

P11.05=ความถี่แผ่นป้ายมอเตอร์

P11.06=ความเร็วป้ายชื่อมอเตอร์

P11.22=กลับ EMF บนป้ายชื่อมอเตอร์

หากไม่มีพารามิเตอร์ดังกล่าวบนแผ่นป้าย คุณสามารถลองตั้งค่า 300V 350V ด้วยตัวเอง

การเรียนรู้ (ลองเรียนรู้ด้วยตนเองสำหรับระดับ 380v)

ความแตกต่างระหว่างค่าการตั้งค่า back-EMF และค่าจริงควรน้อยกว่า

กว่า 20% มิฉะนั้นการเรียนรู้ด้วยตนเองจะผิดปกติ

หลังจากการตั้งค่าพารามิเตอร์เสร็จสิ้น ให้ตั้งค่า P11.10=2 กด RUN ตามด้วยแป้นพิมพ์

ปรากฏ Tune สำหรับการเรียนรู้ด้วยตนเอง
