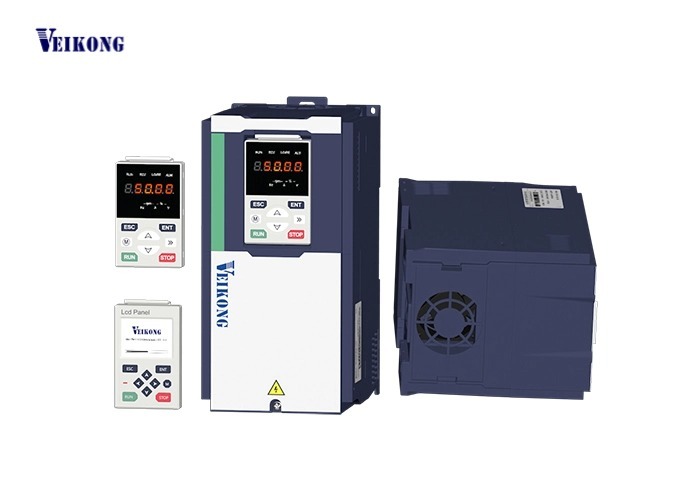

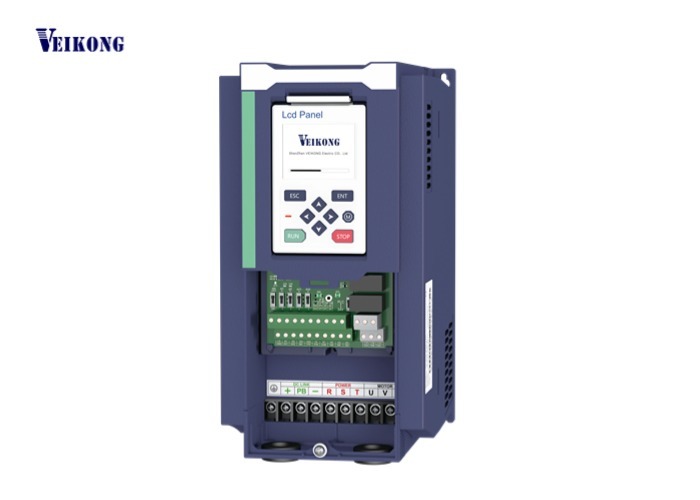

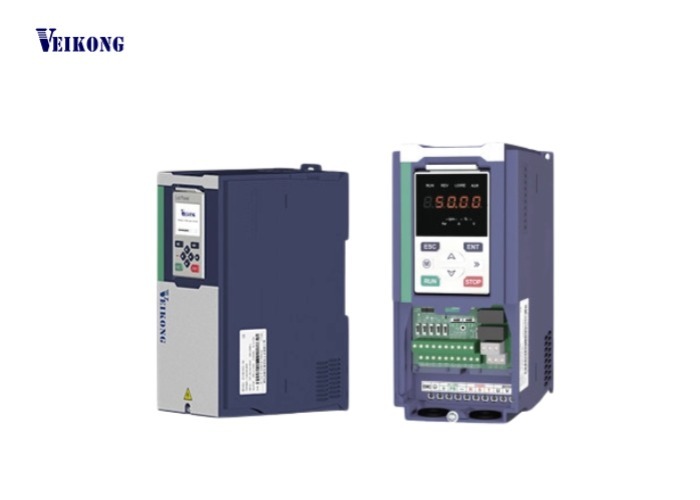

VFD530: แรงบิดเริ่มต้นสูง, การทำงานความถี่สูง, และโปรโตคอลการสื่อสารที่หลากหลาย

ลักษณะของ VFD530:

1, ด้วยกรอง C3 EMC ภายในและการออกแบบโครงสร้างโครงสร้างสําหรับการ์ดขยาย IO และชนิดต่าง ๆ ของการ์ด PG

2, ถึง 200% ทอร์คการเริ่มต้นที่ 0HZ ความถี่ออกถึง 3000HZ
3, รองรับคีย์พาส์ LCD และคู่ การแสดงคีย์พาด รองรับเครื่องมือคอมพิวเตอร์ รองรับ modbus485, canopen, profinet communication
4, รองรับมอเตอร์ Asynchornous & Synchronous
5, สนับสนุน 2 PID วงจรสําหรับ HVAC
6, ปฏิบัติการหลับและปฏิบัติการประหยัดพลังงาน
7, กลไกกลไกทางคล้องความเชื่อมโยงเบรกพิเศษสําหรับกรานและยก, การเพิ่มความเร็วของเบรกแม่เหล็ก
8, สนับสนุนสองปริมาตรการมอเตอร์กลุ่มที่สามารถทําการควบคุมการสลับมอเตอร์สอง

VEIKONG ขายร้อน VFD

VFD500M เป็นตัวควบคุมตัวเวกเตอร์ที่มีประสิทธิภาพสูง

VFD500 เป็น vfd ทั่วไปที่มีประสิทธิภาพสูง

VFD550 เป็น VFDพิเศษที่มีผลงานสูงที่มีการควบคุมตําแหน่ง

VFD530 เป็น vfd ความสามารถสูงพิเศษที่มีฟังก์ชันยก, การสนับสนุน 2 PID, การสนับสนุนมอเตอร์สมองและไม่สมอง

VFD500-PV เป็นเครื่องปั่นพลังแสงอาทิตย์

VFD510 เป็นอินเวอร์เตอร์ IP65

ข้อมูลทางเทคนิค VFD530:

รายการ		รายละเอียด
หน่วยงาน	ความแรงกดใน	1เฟส/3เฟส 220V:200V240V ระบบไฟฟ้า 3 ขั้นตอน 380V-480V:380V-480V
	ระยะความสับสนที่อนุญาต	-15% 10%
	ความถี่การเข้า	50Hz / 60Hz ความสับสนน้อยกว่า 5%
ผลิต	ความดันออก	3phase:0 ลงแรงดัน
	ความจุเกิน	การใช้งานทั่วไป: 60S สําหรับ 150% ของกระแสไฟฟ้าระดับ การใช้ภาระเบา: 60S สําหรับ 120% ของปัจจุบันที่ระบุ
การควบคุม	ระบบควบคุม	การควบคุม V/f การควบคุมเวกเตอร์ไหลเวอร์โดยไม่มีเซนเซอร์ โดยไม่มีการ์ด PG ((SVC) การควบคุมวัตถุไหลของวัตถุวัตถุด้วยการ์ด PG (VC)
	ระบบการทํางาน	ระบบควบคุมความเร็ว ระบบควบคุมวัตถุพลิก (SVC และ VC)
	ระยะความเร็ว	1รายละเอียดของรายละเอียด 1หนังสือพิมพ์ 1หลักฐานการจัดหา
	ความแม่นยําในการควบคุมความเร็ว	± 0.5% (V/f) ± 0.2% (SVC) ± 0.02% (VC)
	ความเร็วในการตอบสนอง	5Hz ((V/f) 20Hz ((SVC) 50Hz ((VC)
	ระยะความถี่	0.00 ∙ 2000.00 Hz ((V/f) 0.00 ราคา 200.00Hz (SVC) 0.00 ราคา 400.00Hz (VC)
	ความละเอียดของความถี่ input	การตั้งค่าดิจิตอล: 0.01 Hz การตั้งค่าแบบแอนาล็อก: ความถี่สูงสุด x 0.1%
	ทอร์คการเริ่มต้น	150%/0.5Hz ((V/f) 180%/0.25Hz (SVC) 200%/0Hz ((VC)
	ความแม่นยําในการควบคุมทอร์ค	SVC: ภายใน 5Hz10%, มากกว่า 5Hz5% VC:30.0%
	คอร์ฟ V/f	ประเภทเส้นโค้ง V / f: เส้นตรง, หลายจุด, ฟังก์ชันพลังงาน, การแยก V / f การสนับสนุนการเพิ่มทอร์ค: การเพิ่มทอร์คอัตโนมัติ (การตั้งค่าโรงงาน) การเพิ่มทอร์คอัตโนมัติ
	ระเบียงให้ความถี่	การสนับสนุนการเร่งและความช้าของเส้นตรงและเส้นโค้ง S 4 กลุ่มของเวลาเร่งและความช้า ระยะการตั้งค่า 0.00s ~ 60000s
	ระบบควบคุมความกระชับของบัส DC	การควบคุมความดันสูงเกิน: จํากัดการผลิตพลังงานของมอเตอร์ โดยการปรับความถี่ออกเพื่อหลีกเลี่ยงการข้ามความผิดของความดัน การควบคุมความดันต่ํา: ควบคุมการบริโภคพลังงานของมอเตอร์โดยการปรับความถี่ออกเพื่อหลีกเลี่ยงความล้มเหลว การควบคุม VdcMax: จํากัดปริมาณพลังงานที่ผลิตโดยมอเตอร์ โดยการปรับความถี่การออกเพื่อหลีกเลี่ยงการกระตุ้นความแรงเกิน การควบคุม VdcMin: ควบคุมการบริโภคพลังงานของมอเตอร์โดยการปรับความถี่ออก เพื่อหลีกเลี่ยงความผิดพลาดการกระโดดความแรงต่ํา
	ความถี่ของตัวนํา	1kHz 12kHz ((แตกต่างกันตามชนิด)
	วิธีการเริ่มต้น	การเริ่มต้นโดยตรง (สามารถวางเบรค DC) การเริ่มต้นการติดตามความเร็ว
	วิธีหยุด	การหยุดความช้า (สามารถวางเบรคแบบ DC)
	ฟังก์ชันการควบคุมหลัก	การควบคุมการวิ่ง, การควบคุมการลดลง, การทํางานสูงสุด 16 ความเร็ว, การหลีกเลี่ยงความเร็วอันตราย, การทํางานความถี่สวิง, การสลับเวลาเร่งและความช้า, การแยก VF, การเบรกเกินความตื่นเต้นการควบคุม PID ของกระบวนการ, ฟังก์ชันหลับและปลุก, พีซีซีโลจิกธรรมดาที่ติดตั้ง, ปลายทางเข้าและออกแบบเสมือนจริง, อุปกรณ์ชะลอที่ติดตั้ง, อุปกรณ์เปรียบเทียบที่ติดตั้งและอุปกรณ์โลจิก, การสํารองและการฟื้นฟูพารามิเตอร์บันทึกความผิดพลาดที่สมบูรณ์แบบ,การตั้งค่าใหม่ความผิดพลาด, สองกลุ่มของพารามิเตอร์มอเตอร์ฟรีสวิตชิ่ง, โปรแกรมแลกเปลี่ยนสายไฟออก, ทอร์มิเนล UP / DOWN
หน้าที่	คีย์พาด	LED คีย์บอร์ดดิจิตอลและคีย์บอร์ด LCD ((ตัวเลือก)
	การสื่อสาร	มาตรฐาน: การสื่อสาร MODBUS สามารถเปิดและโปรฟิเน็ต ((ในการพัฒนา)
	การ์ด PG	การ์ดอินเตอร์เฟซ Encoder เพิ่ม (ผลิตความแตกต่างและการเก็บเปิด), การ์ดแปลงหมุน
	ปลายทางเข้า	มาตรฐาน: 5 ทอมินัลการเข้าดิจิตอล หนึ่งในนั้นรองรับการเข้าพริบความเร็วสูงถึง 50kHz 2 ปลายทางเข้าแบบแอนาล็อก รองรับการเข้าระดับความแรงดัน 0 ~ 10V หรือการเข้าระดับกระแสไฟฟ้า 0 ~ 20mA การ์ดออปชั่น 4 เทอร์มินัลการเข้าดิจิตอล 2 ปลายการเข้าแบบแอนาล็อก การสนับสนุน - 10V- + 10V
	ปลายการออก	มาตรฐาน: 1 เทอร์มินัลออกแบบดิจิทัล 1 ปลายผลิตแรงกระแทกความเร็วสูง (ประเภทคอลเลคเตอร์เปิด) รองรับการออกสัญญาณคลื่นสี่เหลี่ยม 0 ~ 50kHz 1 ระบบปลายทางการออก ((ระบบปลายทางที่สองเป็นตัวเลือก) 2 ปลายการออกแบบแอนาล็อก รองรับการออกกระแสไฟฟ้า 0 ~ 20mA หรือ 0 ~ 10V; การ์ดตัวเลือก: 4 ทอร์มิเนลออกแบบดิจิตอล
การคุ้มครอง	ดูบทที่ 6 "การแก้ไขปัญหาและมาตรการตอบโต้" สําหรับฟังก์ชันการป้องกัน
สิ่งแวดล้อม	สถานที่ติดตั้ง	ในห้อง ไม่มีแสงแดดตรง ฝุ่น ก๊าซที่กัดสนอง ก๊าซที่เผาไหม้ ควันน้ํามัน คันน้ําหอม น้ําฝน หรือเกลือ
	ความสูง	0-3000m อินเวอร์เตอร์จะลดค่าไฟฟ้าถ้าความสูงมากกว่า1000m และกระแสไฟฟ้าออกระดับจะลดลง 1% หากความสูงเพิ่มขึ้น 100m
	อุณหภูมิบริเวณ	-10°C ~ +40°C,สูงสุด 50°C (ลดลงถ้าอุณหภูมิแวดล้อมระหว่าง 40°C และ 50°C)
	ความชื้น	ต่ํากว่า 95% RH, โดยไม่มีการปั่น
	การสั่นสะเทือน	ต่ํากว่า 5.9 m/s2 (0.6 g)
	อุณหภูมิการเก็บรักษา	-20°C ~ +60°C
อื่นๆ	การติดตั้ง	กล่องติดผนัง ปกครองพื้น
	ระดับการป้องกัน	IP20
	วิธีการเย็น	การเย็นด้วยอากาศ
EMC	CE ROHS	เครื่องกรอง EMC ภายใน สอดคล้องกับ EN61800-3 ประเภท C3 3 สภาพแวดล้อม

คําแนะนําชุดสินค้า:

รุ่น	พลังงาน (KVA)	กระแสไฟเข้า (A)	กระแสออก ((A)		เครื่องยนต์ปรับตัว (KW)	ขนาด	หน่วยเบรก
			ภาระหนัก	ภาระเบา
สามเฟส: 380-480V,50/60Hz
ขนาดความหนาของเครื่องจักร	1.5	3.4	2.5	4.2	0.75	ขนาด A	ภายใน
หน่วยงานการตรวจสอบ	3	5	4.2	5.6	1.5
ขั้นตอนการใช้งาน	4	5.8	5.6	9.4	2.2
VFD530-4R0G/5R5PT4B	5.9	10.5	9.4	13.0	3.7
VFD530-5R5G/7R5PT4B	8.9	14.6	13.0	17.0	5.5	ขนาด B
VFD530-7R5G/011PT4B	11	20.5	17.0	23.0	7.5
VFD530-011G/015PT4B	17	26.0	25.0	31.0	11	ขนาด C	ภายใน
VFD530-015G/018PT4B	21	35.0	32.0	37.0	15
VFD530-018G/022PT4B	24	38.5	37.0	45.0	18.5	ขนาด D
VFD530-022G/030PT4B	30	46.5	45.0	57.0	22
VFD530-030G/037PT4	40	62.0	60.0	75.0	30	ขนาด E	ทางเลือก
VFD530-037G/045PT4	50	76.0	75.0	87.0	37
VFD530-045G/055PT4	60	92.0	90.0	110.0	45	ขนาด F
VFD530-055G/075PT4	75	113.0	110.0	135.0	55
VFD530-075G/090PT4	104	157.0	152.0	165.0	75	ขนาด G
VFD530-090G/110PT4	112	170.0	176.0	210.0	90		ด้านนอก
VFD530-110G/132PT4	145	220.0	210.0	253.0	110	ขนาด H
VFD530-132G/160PT4	170	258.0	253.0	304.0	132	ขนาด I
VFD530-160G/185PT4	210	320.0	304.0	360.0	160
VFD530-185G/200PT4	245	372.0	360.0	380.0	185	ขนาด J
VFD530-200G/220PT4	250	380.0	380.0	426.0	200
หน่วยงานการตรวจสอบ	280	425.0	426.0	465.0	220	ขนาด K
VFD530-250G/280PT4	315	479.0	465.0	520.0	250
VFD530-280G/315PT4	350	532.0	520.0	585.0	280	ขนาด L
VFD530-315G/355PT4	385	585.0	585.0	650.0	315
VFD530-355G/400PT4	420	638.0	650.0	725.0	355	ขนาด M
VFD530-400G/450PT4	470	714.0	725.0	820.0	400
VFD530-450G/500PT4	530	800.0	820.0	/	450	ขนาด N
VFD530-500G/560PT4	580	880.0	900.0	/	500
VFD530-560G/630PT4	630	950.0	980.0	/	560	ขนาด O
VFD530-630GT4	710	1080	1120.	/	630	ขนาด O
VFD530-710GT4	790	1200	1260	/	710	ขนาด O
ระยะเดียว:220V,50/60HZ
ขนาดความหนาของเครื่องยนต์	1.3	6.0	3.2	5.6	0.4	ขนาด A	ภายใน
ขนาดความหนา	2.4	11.0	5.6	8.0	0.75	ขนาด A
VFD530-1R5GS2	3.5	15.0	8.0	10.6	1.5	ขนาด A
ขนาดความหนา	5.5	25.0	10.6	14.0	2.2	ขนาด A
ขนาดความหนา	7.7	35.0	17.0	23.0	4.0	ขนาด B
ขนาดความหนา	8.9	53.0	25.0	31.0	5.5	ขนาด C
ขนาดความหนา	11	67.0	32.0	37.0	7.5	ขนาด C
