| บริการโอเอม | สนับสนุน | โหมดควบคุมมอเตอร์ | การควบคุมความเร็วและการควบคุมแรงบิด |
|---|---|---|---|
| การรับประกัน | 24 เดือน | โหมดควบคุม | VF SVC และ VC |
| ความถี่ | 50เฮิร์ต/60เฮิร์ต |

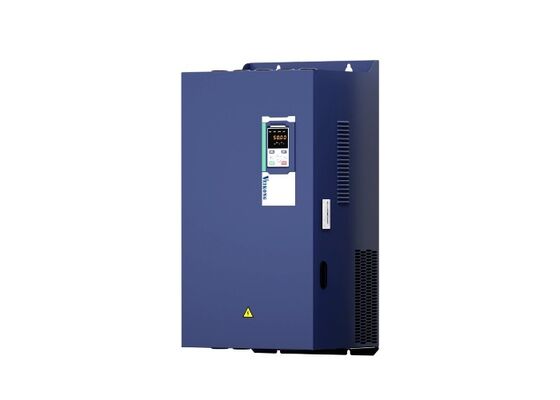

380V 11KW 15KW 18.5KW อินเวอร์เตอร์ความถี่ตัวแปรสำหรับมอเตอร์ AC
1. เดเลเล่ปันส่วนมากกว่าฟังก์ชันกระตุ้น
ซอฟต์แวร์แพลตฟอร์มจำลองความร้อนที่แม่นยำช่วยให้มั่นใจในความน่าเชื่อถือของการจำลองความร้อน
อินเวอร์เตอร์ VFD500 แต่ละตัวผ่านการทดสอบการจำลองความร้อน และมีเพียงต้นแบบทางกายภาพเท่านั้นที่ได้รับการพัฒนาภายในขอบเขตของข้อกำหนดการออกแบบความปลอดภัยการจำลองความร้อน หลังจากการทดสอบจริง ผลการจำลองความร้อนจะใกล้เคียงกับผลการทดสอบทางกายภาพมาก ในสถานะการทดสอบขีดจำกัด การจำลองความร้อนสามารถแทนที่การจำลองโหลดจริงและการทดสอบความร้อนทางวิทยาศาสตร์เพิ่มเติมอีกชั้นหนึ่งได้
2. ลักษณะแรงบิดอันทรงพลัง
แรงบิดอันทรงพลังที่ 0 Hz โดยไม่มีเซ็นเซอร์หรืออุปกรณ์ป้อนกลับ จนกระทั่งเมื่อไม่นานมานี้ มอเตอร์ซิงโครนัสยังใช้การควบคุมแบบไร้เซ็นเซอร์ไม่ได้
ซีรีส์ VFD500 มีอัลกอริธึมแรงบิดเริ่มต้นที่ทรงพลัง โดยไม่ต้องอาศัยเซนเซอร์โพลหรือการตอบสนองของมอเตอร์
การควบคุมเวกเตอร์กระแสไฟฟ้าประสิทธิภาพสูงให้แรงบิดเริ่มต้นที่ทรงพลังด้วยมอเตอร์เหนี่ยวนำ
![]()
ข้อมูลจำเพาะทางเทคนิค
|
รายการ |
ข้อมูลจำเพาะ |
|
|
ป้อนข้อมูล |
แรงดันไฟฟ้าขาเข้า |
1 เฟส/3 เฟส 220V:200V~240V 3 เฟส 380V-480V:380V~480V |
|
ช่วงความผันผวนของแรงดันไฟฟ้าที่อนุญาต |
-15%~10% |
|
|
ความถี่อินพุต |
50Hz / 60Hz ความผันผวนน้อยกว่า 5% |
|
|
เอาท์พุต |
แรงดันขาออก |
3 เฟส: 0 ~ แรงดันไฟฟ้าขาเข้า |
|
ความจุเกินพิกัด |
การใช้งานทั่วไป: 60S สำหรับ 150% ของกระแสไฟที่กำหนด แอปพลิเคชั่นโหลดเบา: 60S สำหรับ 120% ของกระแสไฟที่กำหนด |
|
|
ควบคุม |
โหมดควบคุม |
การควบคุมวี/เอฟ การควบคุมเวกเตอร์ฟลักซ์แบบไร้เซ็นเซอร์โดยไม่ต้องใช้การ์ด PG (SVC) การควบคุมเวกเตอร์ฟลักซ์ความเร็วเซ็นเซอร์ด้วยการ์ด PG (VC) |
|
โหมดการทำงาน |
การควบคุมความเร็ว, การควบคุมแรงบิด (SVC และ VC) |
|
|
ช่วงความเร็ว |
1:100 (วี/เอฟ) 1:200( สวีซี) 1:1000 (VC) |
|
|
ความแม่นยำในการควบคุมความเร็ว |
±0.5%-วี/เอฟ- ±0.2%-สวีซี- ±0.02%-วีซี- |
|
|
การตอบสนองความเร็ว |
5Hz(วี/เอฟ) 20เฮิร์ต(SVC) 50เฮิร์ต(VC) |
|
|
ช่วงความถี่ |
0.00~600.00เฮิร์ต-วี/เอฟ- 0.00~200.00เฮิร์ต-สวีซี- 0.00~400.00เฮิร์ต-วีซี- |
|
|
ความละเอียดความถี่อินพุต |
การตั้งค่าดิจิตอล: 0.01 เฮิรตซ์ การตั้งค่าอนาล็อก: ความถี่สูงสุด x 0.1% |
|
|
แรงบิดเริ่มต้น |
150%/0.5 เฮิรตซ์-วี/เอฟ- 180%/0.25เฮิร์ต-สวีซี- 200%/0เฮิร์ตซ์-วีซี- |
|
|
ความแม่นยำในการควบคุมแรงบิด |
SVC: ภายใน 5Hz10% สูงกว่า 5Hz5% วีซี:3.0% |
|
|
เส้นโค้ง V/f |
ประเภทเส้นโค้ง V / f: เส้นตรง, หลายจุด, ฟังก์ชั่นกำลัง, การแยก V / f; รองรับการเพิ่มแรงบิด: เพิ่มแรงบิดอัตโนมัติ (การตั้งค่าจากโรงงาน), เพิ่มแรงบิดแบบแมนนวล |
|
|
ทางลาดให้ความถี่ |
รองรับการเร่งความเร็วและการชะลอตัวของเส้นโค้งเชิงเส้นและ S เวลาเร่งความเร็วและลดความเร็ว 4 กลุ่ม ช่วงการตั้งค่า 0.00s ~ 60000s |
|
|
การควบคุมแรงดันไฟฟ้าบัส DC |
การควบคุมแผงลอยแรงดันไฟฟ้าเกิน: จำกัด การสร้างพลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการข้ามข้อผิดพลาดของแรงดันไฟฟ้า การควบคุมแผงลอยแรงดันตก: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงความล้มเหลวในการหันเห การควบคุม VdcMax: จำกัดปริมาณพลังงานที่สร้างโดยมอเตอร์โดยการปรับความถี่เอาต์พุตเพื่อหลีกเลี่ยงการตัดไฟเกิน การควบคุม VdcMin: ควบคุมการใช้พลังงานของมอเตอร์โดยการปรับความถี่เอาต์พุต เพื่อหลีกเลี่ยงข้อผิดพลาดของแรงดันไฟฟ้าตกแบบกระโดด |
|
|
ความถี่ของผู้ให้บริการ |
1kHz~12kHz(แตกต่างกันไปขึ้นอยู่กับประเภท) |
|
|
วิธีการเริ่มต้น |
สตาร์ทโดยตรง (สามารถวางเบรก DC ทับได้); เริ่มต้นการติดตามความเร็ว |
|
|
หยุดวิธี |
หยุดชะลอความเร็ว (สามารถเบรก DC ซ้อนทับได้); อิสระที่จะหยุด |
|
|
ฟังก์ชั่นการควบคุมหลัก |
การควบคุม Jog, การควบคุมการตกต่ำ, การทำงานสูงสุด 16 ระดับ, การหลีกเลี่ยงความเร็วที่เป็นอันตราย, การทำงานของความถี่แกว่ง, การสลับเวลาเร่งความเร็วและการลดความเร็ว, การแยก VF, การเบรกเกินแรงกระตุ้น, การควบคุม PID ของกระบวนการ, ฟังก์ชั่นการนอนหลับและปลุก, ตรรกะ PLC แบบง่ายในตัว, เทอร์มินัลอินพุตและเอาต์พุตเสมือน, หน่วยการหน่วงเวลาในตัว, หน่วยเปรียบเทียบในตัวและหน่วยลอจิก, การสำรองพารามิเตอร์และการกู้คืน, บันทึกข้อผิดพลาดที่สมบูรณ์แบบ, รีเซ็ตข้อผิดพลาด, พารามิเตอร์มอเตอร์สองกลุ่มสลับฟรี, สายไฟเอาต์พุตสลับซอฟต์แวร์, ขั้วขึ้น / ลง |
|
|
การทำงาน |
ปุ่มกด |
แป้นพิมพ์ดิจิตอล LED และปุ่มกด LCD (ตัวเลือก) |
|
การสื่อสาร |
มาตรฐาน: การสื่อสารแบบ MODBUS สามารถเปิดและทำกำไรได้ (อยู่ระหว่างการพัฒนา) |
|
|
บัตรพีจี |
การ์ดอินเทอร์เฟซตัวเข้ารหัสส่วนเพิ่ม (เอาต์พุตส่วนต่างและตัวสะสมแบบเปิด)การ์ดหม้อแปลงโรตารี |
|
|
ช่องเสียบอินพุต |
มาตรฐาน: เทอร์มินัลอินพุตดิจิตอล 5 ช่องซึ่งหนึ่งในนั้นรองรับอินพุตพัลส์ความเร็วสูงถึง 50kHz; 2 ขั้วอินพุตแบบอะนาล็อกรองรับอินพุตแรงดันไฟฟ้า 0 ~ 10V หรืออินพุตปัจจุบัน 0 ~ 20mA; การ์ดตัวเลือก: ขั้วต่ออินพุตดิจิตอล 4 ช่อง 2 ขั้วอินพุตแบบอะนาล็อก รองรับแรงดันไฟฟ้า 10V- + 10V |
|
|
ขั้วเอาท์พุท |
มาตรฐาน: 1 ขั้วเอาท์พุทดิจิตอล; 1 เทอร์มินัลเอาต์พุตพัลส์ความเร็วสูง (ประเภท open collector) รองรับเอาต์พุตสัญญาณคลื่นสี่เหลี่ยม 0 ~ 50kHz; 1 ขั้วเอาท์พุทรีเลย์ (รีเลย์ตัวที่สองเป็นตัวเลือก) 2 ขั้วเอาท์พุทแบบอะนาล็อกรองรับเอาต์พุตกระแส 0 ~ 20mA หรือเอาต์พุตแรงดันไฟฟ้า 0 ~ 10V; การ์ดเสริม: ขั้วต่อเอาต์พุตดิจิตอล 4 ช่อง |
|
|
การป้องกัน |
โปรดดูบทที่ 6 "การแก้ไขปัญหาและมาตรการรับมือ" สำหรับฟังก์ชันการป้องกัน |
|
|
สิ่งแวดล้อม |
สถานที่ติดตั้ง |
ในอาคาร ไม่มีแสงแดดส่องโดยตรง ฝุ่น ก๊าซที่มีฤทธิ์กัดกร่อน ก๊าซที่ติดไฟได้ ควันน้ำมัน ไอระเหย หยดน้ำ หรือเกลือ |
|
ระดับความสูง |
0-3000m.อินเวอร์เตอร์จะถูกลดค่าลงหากระดับความสูงสูงกว่า 1,000 ม. และกระแสไฟขาออกที่กำหนดจะลดลง 1% หากระดับความสูงเพิ่มขึ้น 100 ม. |
|
|
อุณหภูมิแวดล้อม |
-10°C~ +40°C สูงสุด 50°C (ลดลงหากอุณหภูมิแวดล้อมอยู่ระหว่าง 40°C ถึง 50°C) กระแสไฟเอาท์พุตพิกัดลดลง 1.5% หากอุณหภูมิเพิ่มขึ้น 1°C |
|
|
ความชื้น |
น้อยกว่า 95%RH โดยไม่มีการควบแน่น |
|
|
การสั่นสะเทือน |
น้อยกว่า 5.9 ม./วินาที2(0.6 ก.) |
|
|
อุณหภูมิในการจัดเก็บ |
-20°ซ ~ +60°ซ |
|
|
คนอื่น |
การติดตั้ง |
ตู้ติดผนังแบบควบคุมพื้นแบบ Transmural |
|
ระดับการป้องกัน |
IP20 |
|
|
วิธีการทำความเย็น |
การระบายความร้อนด้วยอากาศบังคับ |
|
|
อีเอ็มซี |
CE ROHS |
ตัวกรอง EMC ภายใน สอดคล้องกับ EN61800-3 หมวด C3 3ถสิ่งแวดล้อม |

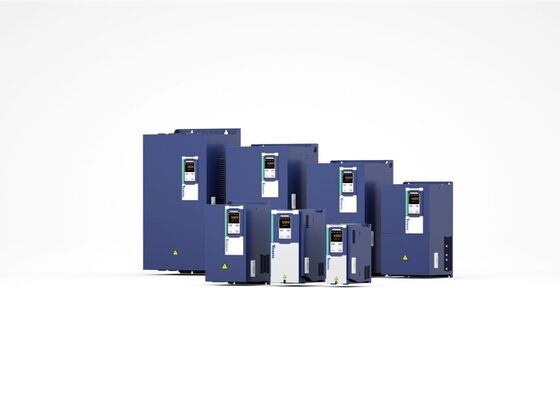

ภาพการใช้งานชุด Veikong VFD500![]()
![]()
![]()
การประยุกต์ใช้ผลิตภัณฑ์
![]()
![]()
คำถามที่พบบ่อย:
1. คุณสามารถรองรับช่วงแรงดันไฟฟ้าใดได้บ้าง?
อินพุต 220v เฟสเดียว, เอาต์พุต 220v เฟสเดียว;
อินพุต 220v เฟสเดียว, เอาต์พุต 220v สามเฟส;
อินพุต 220v สามเฟส, เอาต์พุต 220v สามเฟส;
อินพุต 220v เฟสเดียว, เอาต์พุต 380v สามเฟส;
อินพุต 380v, เอาต์พุต 380v, ตั้งแต่ 0.4KW-710KW
2. มาตรฐานของบรรจุภัณฑ์คืออะไร?
ต่ำกว่า 37kw เป็นกล่องบรรจุ 45kw ขึ้นไปเป็นแพ็คเกจไม้
3. คำถามทั่วไปเมื่อใช้ซีรีส์ VFD500
1. ควรคำนึงถึงประเด็นใดบ้างเมื่อเลือกอินเวอร์เตอร์สำหรับอุปกรณ์
เมื่อเลือกตัวแปลงความถี่ จะต้องคำนึงถึงประเด็นต่อไปนี้เป็นหลัก:
1. ไม่ว่าจะเคยใช้อินเวอร์เตอร์ในอุปกรณ์มาก่อนหรือไม่ ไม่ว่าจะเป็นการป้องกันข้อผิดพลาดระหว่างการใช้งานครั้งก่อนหรือไม่ หากมีกระแสไฟฟ้าเกินบ่อยครั้งและข้อผิดพลาดเกินพิกัด
ในการเลือกครั้งต่อไปจำเป็นต้องเลือกเครื่องแปลงไฟที่มีขนาดใหญ่กว่า
2. ต้องจับคู่แรงดันไฟฟ้า กระแส กำลัง ความเร็วของมอเตอร์ อัตราการลดอุปกรณ์ ข้อกำหนดในการควบคุม และปัญหาอื่นๆ
3. ลักษณะโหลด: ไม่ว่าอุปกรณ์จะเป็นโหลดแบบกระแทกหรือแบบยก เมื่อเลือกอินเวอร์เตอร์สำหรับโหลดทั้งสองประเภทนี้ จำเป็นต้องเลือกอินเวอร์เตอร์กำลังระดับที่ใหญ่กว่า
4. เมื่อติดตั้งนอกสถานที่ ให้เลือกทางสายของอินเวอร์เตอร์อินพุท อุณหภูมิแวดล้อมสูง และระดับความสูง เพื่อเลือกอินเวอร์เตอร์ไฟฟ้าระดับที่สูงขึ้น ไม่ว่าจะติดตั้งตู้ ติดตั้งหม้อแปลงไฟฟ้าสำหรับสายเข้าและออก เป็นต้น
