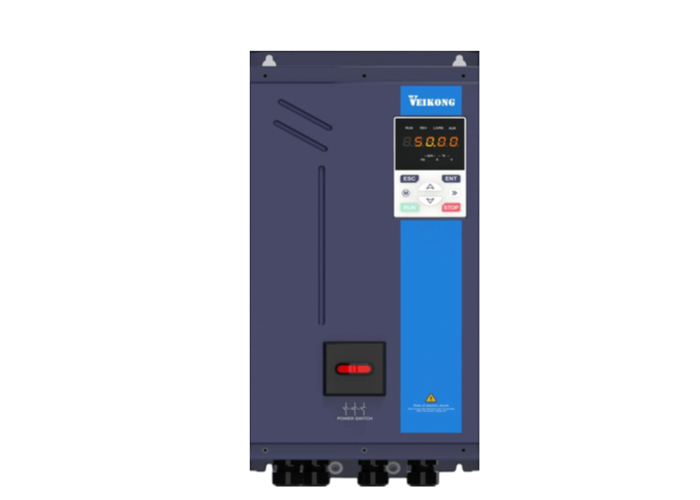

VEIKONG VFD510 IP55 อินเวอร์เตอร์ความถี่เวกเตอร์การป้องกันสูง 4kW ~ 45kW

1. นางแบบ

รุ่นหลัก (380V สามเฟส)

• VFD510-4R0-T4B: 4kW
• VFD510-5R5-T4B: 5.5kW
• VFD510-7R5-T4B: 7.5kW
• VFD510-011-T4B: 11kW
• VFD510-015-T4B: 15kW
• VFD510-018-T4B: 18.5kW
• VFD510-022-T4B: 22kW
• VFD510-030-T4 ((B): 30kW
• VFD510-037-T4 ((B): 37kW
• VFD510-045-T4 ((B): 45kW

รายละเอียดความดัน

• หน่วยไฟฟ้าแบบเดียว/สามเฟส 220V: 200V~240V
• สายไฟฟ้าสามเฟส 380V: 380V~480V

2. ผลงานหลัก

ผลงานด้านสิ่งแวดล้อมและการคุ้มครอง

• ระดับการป้องกัน: IP55 ทนทานกับฝุ่น หมอกน้ํา และน้ํามัน
• อุณหภูมิแวดล้อม: การออกแบบมาตรฐานสําหรับสภาพแวดล้อมการทํางาน 50 °C ระยะการทํางานปกติ: 10 °C ~ 40 °C, อุณหภูมิบริเวณสูงสุดไม่เกิน 50 °C
• ความอดทนต่อการสับสนของแรงดัน: -15% ~ +10%
• ความถี่การเข้า: 50Hz/60Hz ความสับสนที่อนุญาต: ± 5%
• การปรับตัวให้กับความสูง: 0 ~ 3000m. ลด 1% ของกระแสไฟฟ้าเรทต่อ 100m มากกว่า 1000m
• ระบบเย็น: การออกแบบท่ออากาศอิสระ, ปีกอลูมิเนียมขนาดใหญ่ในการ dissipate ความร้อนและ IP65 พัดลมเย็นสําหรับการ dissipate ความร้อนที่น่าเชื่อถือ
• เครื่องเชื่อมเคเบิล: IP68 ไนลอนเคเบิลกลี้น มีลักษณะกันน้ํา, ป้องกันการแก่ตัวและความแข็งแรงสูง

การควบคุมและผลประกอบการ

• มอเตอร์ที่ใช้ได้: มอเตอร์แบบไม่สมอง, มอเตอร์แบบสมองแบบแม่เหล็กถาวร (PMSM)
• รูปแบบควบคุม: V/F Control, Sensorless Vector Control (SVC), Speed Sensor Vector Control (VC) การควบคุมเวกเตอร์ที่ไม่มีเซนเซอร์
• ระยะความเร็ว: 1:100 (V/F), 1:200 (SVC), 1:1000 (VC)
• ความแม่นยําในการควบคุมความเร็ว: ±0.5% (V/F), ±0.2% (SVC), ±0.02% (VC)
• ทอร์คการเริ่มต้น: 150% ทอมปอร์ตราคา @ 0.5Hz (V / F), 150% ทอมปอร์ตราคา @ 0.25Hz (SVC), 150% ทอมปอร์ตราคา @ 0Hz (VC)
• ความจุเกิน: กระแสไฟฟ้า 150% สําหรับ 60s และ 180% สําหรับ 8s สําหรับภาระหนัก 120% สําหรับ 60s สําหรับภาระเบา
• ระยะความถี่: 0.00~500.00Hz (V/F), 0.00~200.00Hz (SVC), 0.00~400.00Hz (VC)
• ความเร็วในการตอบสนอง: 5Hz (V/F), 20Hz (SVC), 50Hz (VC)

ผลงานความน่าเชื่อถือ

• ใช้การจําลองความร้อนมืออาชีพและการทดสอบการเพิ่มอุณหภูมิและความอ้วนแบบหมุนเวียนที่เข้มงวด
• ผ่านการทดสอบ EMC ครบถ้วน, ไฟฟ้ากระแทก, การปล่อยไฟฟ้าสแตตติกและการแก่
• กระบวนการเคลือบแบบสอดคล้องถูกนําไปใช้เพื่อเพิ่มความสามารถต่อต้านการกัดกร่อน

3หน้าที่หลัก

ฟังก์ชันความปลอดภัยและการป้องกัน

• การทํางาน STO (Safe Torque Off) แบบธรรมดา
• การป้องกันครบวงจรจากอุณหภูมิสูงเกิน ขณะนี้ ความดันสูงเกิน ความดันต่ําเกิน ความบกพร่องและความผิดพลาดอื่น ๆ

ปฏิบัติการและฟังก์ชันกระบวนการ

• การทํางานโปรแกรมหลายระยะ 16 ขั้นตอนที่มีหลายรูปแบบของวงจร
• การควบคุม PID ที่ติดตั้งสําหรับการควบคุมกระบวนการแบบปิดวงจร
• การป้องกันความช้า ความตื่นเต้นเกินและความดันต่ํา
• การติดตามความเร็วการเริ่มต้นสําหรับการเริ่มต้นที่เรียบร้อยและไร้การกระแทกของมอเตอร์หมุน
• รูปแบบประหยัดพลังงานอัตโนมัติ เหมาะสําหรับอุปกรณ์พัดลมและปั๊ม
• ฟังก์ชันการนอนหลับและตื่นที่อิสระ
• สนับสนุนการสลับฟรีระหว่างสองชุดของปารามิเตอร์มอเตอร์
• ความผิดพลาดเล็ก ๆ การทํางานโดยไม่หยุด

โลจิกและฟังก์ชันช่วย

• PLC ธรรมดาที่บูรณาการ: 4 หน่วยความช้า 4 หน่วยการเปรียบเทียบและ 4 หน่วยกลยุทธ์เพื่อทําให้การเชื่อมต่อด้านนอกง่าย
• รองรับการปรับลําดับระยะมอเตอร์ผ่านโปรแกรมโดยไม่ต้องปรับสายไฟ
• การสํารองและฟื้นฟูปารามิเตอร์, บันทึกความผิดพลาดครบถ้วน และการทดลองใหม่ความผิดพลาดอัตโนมัติ

การสื่อสาร & อินเตอร์เฟซ I/O

• การสื่อสารแบบมาตรฐาน: Modbus
• การสื่อสารที่ขยายออกไปเป็นตัวเลือก: Modbus-TCP, CANopen, Profinet
• การ์ดโคเดอร์ที่เลือกใช้สําหรับโคเดอร์เพิ่มเติมและเรซูลเซอร์
• ทอมินัล I/O ดิจิตอลและแอนาล็อกที่รวย พร้อมด้วยการเข้าและการออกอัตราการกระแทกความเร็วสูง
• การ์ดขยาย I/O ที่เลือกใช้ได้ ซึ่งเข้ากันได้กับ PT100, PT1000 และเซ็นเซอร์อุณหภูมิอื่นๆ

การตั้งค่าเบรน

• อุปกรณ์เบรกที่ติดตั้งสําหรับ SIZE C และรุ่นเล็ก ๆ น้อย ๆ; อุปกรณ์เบรกเป็นตัวเลือกสําหรับ SIZE D และมากกว่า

4อุตสาหกรรมการใช้งาน

5บริการหลังการขาย

• การรับประกันคุณภาพ 24 เดือนเราจัดส่งอะไหล่ซ่อมฟรี สําหรับความผิดพลาดที่เกี่ยวข้องกับคุณภาพ ภายในระยะเวลาการรับประกัน
• ทีมงานทางเทคนิคมืออาชีพให้การสนับสนุนทางเทคนิคออนไลน์ระดับโลก เพื่อแก้ปัญหาด้านการใช้งานต่างๆ
