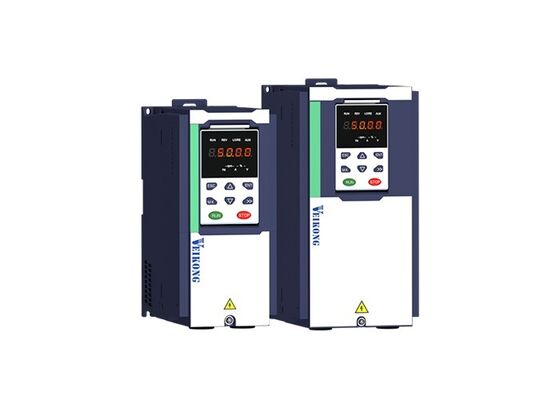

VEIKONG CH530 อินเวอร์เตอร์ควบคุมความถี่สำหรับเครน พร้อมระบบเบรก แรงบิดเริ่มต้น 150% และระบบป้องกันการแกว่ง

ภาพรวมผลิตภัณฑ์

VEIKONG CH530 Series เป็นอินเวอร์เตอร์ประสิทธิภาพสูงที่ออกแบบมาเป็นพิเศษสำหรับเครน รอก กว้าน และอุปกรณ์ยกอื่นๆ มีการควบคุมลำดับเบรกแบบมืออาชีพ การควบคุมการแกว่ง การป้องกันเซอร์โวศูนย์ การควบคุมการลื่นไถล และการปรับความเร็วอัตโนมัติตามน้ำหนักบรรทุกในตัว

ด้วยช่วงกำลังตั้งแต่ 0.75kW ถึง 710kW CH530 รองรับมอเตอร์แบบอะซิงโครนัสและมอเตอร์ซิงโครนัสแม่เหล็กถาวร ให้การควบคุมมอเตอร์ที่เชื่อถือได้สำหรับการยก การลดระดับ การเคลื่อนที่ของรถเข็น การเคลื่อนที่ของสะพาน และการหมุนของปั้นจั่นหอคอย

ไฮไลท์ผลิตภัณฑ์

• การควบคุมลำดับเบรกแบบมืออาชีพสำหรับการยกและลดระดับอย่างปลอดภัย
• แรงบิดเริ่มต้นสูงสุด 150% ที่ 0Hz ภายใต้การควบคุมแบบเวกเตอร์แบบวงปิด
• การควบคุมการแกว่งในตัวสำหรับการเคลื่อนที่ของรถเข็นและสะพาน
• การป้องกันเซอร์โวศูนย์เพื่อช่วยป้องกันการเคลื่อนที่ของโหลดที่ไม่คาดคิด
• การเพิ่มความเร็วอัตโนมัติภายใต้โหลดเบา
• การลดความเร็วอัตโนมัติภายใต้โหลดหนัก
• มาโครแอปพลิเคชันเครนที่ตั้งโปรแกรมไว้ล่วงหน้าเพื่อการติดตั้งที่ง่ายขึ้น
• รองรับมอเตอร์แบบอะซิงโครนัสและมอเตอร์ซิงโครนัสแม่เหล็กถาวร
• มีเบรกในตัวสำหรับรุ่นตั้งแต่ 0.75kW ถึง 90kW
• ตัวเลือกการสื่อสารและการขยาย I/O ที่หลากหลาย
• ความสามารถในการโอเวอร์โหลด 150% เป็นเวลา 60 วินาที
• ช่วงกำลังตั้งแต่ 0.75kW ถึง 710kW

คุณสมบัติผลิตภัณฑ์

1. การควบคุมลำดับเบรกแบบมืออาชีพ

แอปพลิเคชันเครนต้องการการประสานงานที่แม่นยำระหว่างมอเตอร์และเบรกเชิงกล CH530 จะตรวจสอบความถี่ขาออกและกระแสไฟของมอเตอร์ก่อนที่จะปลดเบรก สามารถสร้างแรงบิดก่อนที่จะปลดเบรกเชิงกล ช่วยป้องกันไม่ให้โหลดที่แขวนอยู่ลื่นไถลระหว่างการสตาร์ท

เวลาหน่วงในการปลดเบรกและการใช้เบรกที่ปรับได้ช่วยให้สตาร์ทและหยุดได้อย่างราบรื่น ฟังก์ชันนี้มีความสำคัญอย่างยิ่งสำหรับรอกไฟฟ้า กว้าน เครนเหนือศีรษะ และอุปกรณ์ยกอื่นๆ

2. แรงบิดเริ่มต้นสูงที่ความเร็วต่ำ

CH530 รองรับการควบคุม V/F การควบคุมแบบเวกเตอร์แบบไร้เซ็นเซอร์ และการควบคุมแบบเวกเตอร์แบบวงปิดพร้อมการป้อนกลับจากเอ็นโค้ดเดอร์ ภายใต้การควบคุมแบบเวกเตอร์แบบวงปิด สามารถให้แรงบิดเริ่มต้นสูงสุด 150% ที่ 0Hz

แรงบิดความเร็วต่ำที่ทรงพลังช่วยให้มอเตอร์สตาร์ทได้อย่างราบรื่นภายใต้สภาวะโหลดหนัก และลดความเสี่ยงของการลื่นไถลของโหลดระหว่างการยกและการลดระดับ

3. การควบคุมการแกว่งในตัว

เมื่อรถเข็นเครนเร่งความเร็ว ชะลอความเร็ว หรือเปลี่ยนทิศทาง โหลดที่แขวนอยู่ อาจแกว่ง CH530 มีอัลกอริทึมป้องกันการแกว่งในตัวที่ช่วยลดการเคลื่อนที่ของโหลดระหว่างการเคลื่อนที่ของรถเข็นและสะพาน

ฟังก์ชันนี้สามารถลดเวลาในการวางตำแหน่งโหลด ลดการปรับของผู้ปฏิบัติงานซ้ำๆ และปรับปรุงประสิทธิภาพการจัดการวัสดุ

4. การป้องกันความปลอดภัยเซอร์โวศูนย์

หากเบรกเชิงกลไม่ปิดอย่างถูกต้องหรือไม่สามารถให้แรงเบรกเพียงพอ โหลดอาจเคลื่อนที่โดยไม่คาดคิด CH530 สามารถตรวจจับการเคลื่อนที่ของเพลามอเตอร์และเปิดใช้งานฟังก์ชันเซอร์โวศูนย์

ไดรฟ์จะสร้างแรงบิดยึดเพื่อช่วยรักษาตำแหน่งโหลดหรือรถเข็นปัจจุบัน ในขณะที่แจ้งเตือน สิ่งนี้ให้การป้องกันเพิ่มเติมสำหรับการทำงานของเครน

5. การปรับความเร็วอัตโนมัติตามโหลด

CH530 สามารถปรับความเร็วในการทำงานโดยอัตโนมัติตามโหลดจริง ภายใต้สภาวะโหลดเบา สามารถเพิ่มความเร็วเพื่อปรับปรุงประสิทธิภาพการทำงาน ภายใต้สภาวะโหลดหนักหรือโอเวอร์โหลด สามารถลดความเร็วเพื่อปกป้องมอเตอร์ ไดรฟ์ และระบบส่งกำลังเชิงกล

ฟังก์ชันนี้ช่วยให้เกิดความสมดุลระหว่างประสิทธิภาพการทำงานและความปลอดภัยของอุปกรณ์

6. การเร่งความเร็วและการหน่วงเวลาที่ราบรื่น

ไดรฟ์รองรับการเร่งความเร็วและการหน่วงเวลาแบบเส้นตรงและแบบ S-curve มีเวลาเร่งความเร็วและหน่วงเวลาที่ปรับได้สี่กลุ่มสำหรับการเคลื่อนที่ของเครนที่แตกต่างกัน

การเปลี่ยนความเร็วที่ราบรื่นช่วยลดแรงกระแทกเชิงกล การแกว่งของโหลด และความเครียดบนมอเตอร์ เกียร์บ็อกซ์ สายสลิง และส่วนประกอบส่งกำลังอื่นๆ

7. มาโครพารามิเตอร์เครนที่ตั้งโปรแกรมไว้ล่วงหน้า

CH530 มีมาโครพารามิเตอร์สำหรับแอปพลิเคชันเครนทั่วไป มาโครเหล่านี้ช่วยให้การติดตั้งง่ายขึ้นสำหรับการยก การเคลื่อนที่ของรถเข็น การเคลื่อนที่ของสะพาน และการหมุนของปั้นจั่นหอคอย

ผู้ปฏิบัติงานสามารถเลือกการกำหนดค่าแอปพลิเคชันที่เหมาะสมได้อย่างรวดเร็ว จากนั้นทำการปรับเปลี่ยนตามสภาวะมอเตอร์และอุปกรณ์จริง

8. การสื่อสารและการขยายที่ยืดหยุ่น

การสื่อสาร Modbus RTU มีให้เป็นมาตรฐาน อินเทอร์เฟซการสื่อสารเสริม ได้แก่ Modbus TCP, CANopen, PROFINET และ EtherCAT

ยังมี PG encoder card และ I/O expansion module เสริมสำหรับระบบที่ต้องการการควบคุมแบบเวกเตอร์แบบวงปิด เทอร์มินัลเพิ่มเติม หรือการรวมกับ PLC

แอปพลิเคชัน

VEIKONG CH530 crane variable frequency drive เหมาะสำหรับ:

• รอกไฟฟ้า
• กว้านอุตสาหกรรม
• เครนสะพาน
• เครนเหนือศีรษะ
• เครนโกงงง
• ปั้นจั่นหอคอย
• เครนท่าเรือและตู้คอนเทนเนอร์
• อุปกรณ์ยกก่อสร้าง
• รอกเหมือง
• เครนโลหะวิทยา
• กลไกการเคลื่อนที่ของรถเข็น
• กลไกการเคลื่อนที่ของสะพาน
• กลไกการหมุนของเครน
• อุปกรณ์จัดการวัสดุ

ฟังก์ชันแอปพลิเคชันทั่วไป

การยกและการลดระดับ

CH530 ให้แรงบิดเริ่มต้นที่ทรงพลัง การควบคุมเบรกแบบมืออาชีพ การควบคุมการลื่นไถล และการทำงานที่ความเร็วต่ำที่เสถียรสำหรับการยกโหลดหนัก

การเคลื่อนที่ของรถเข็นและสะพาน

ฟังก์ชันป้องกันการแกว่งในตัวช่วยลดการแกว่งของโหลดที่แขวนอยู่ระหว่างการเร่งความเร็ว การหน่วงเวลา และการเปลี่ยนทิศทาง

การหมุนของปั้นจั่นหอคอย

การเร่งความเร็วและการหน่วงเวลาที่ราบรื่นช่วยลดแรงกระแทกเชิงกลและปรับปรุงความเสถียรของการทำงานแบบหมุน

การควบคุมกว้าน

การควบคุมความเร็วและแรงบิดที่แม่นยำช่วยให้การพันและการคลายที่ราบรื่นขึ้นภายใต้สภาวะโหลดที่แตกต่างกัน
