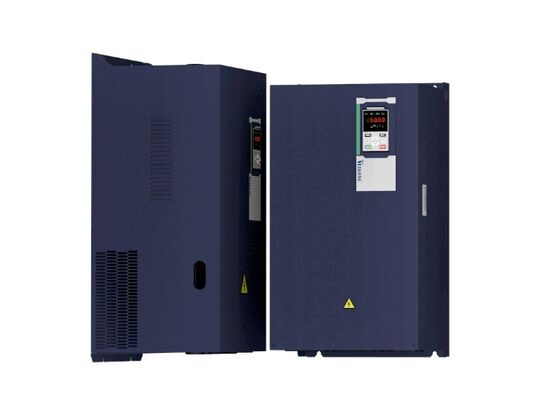

เครื่องปรับเปลี่ยนเครนแรงหนัก 380 วอลต์ VEIKONG CH530 พร้อมการควบคุมการต้านการสวิงและเบรคสําหรับการขับเคลื่อน AC 0.75-710kW

บทนำผลิตภัณฑ์

VEIKONG CH530 คือ AC drive สำหรับงานหนักที่พัฒนาขึ้นสำหรับเครน, รอกไฟฟ้า, กว้าน และเครื่องจักรยกอุตสาหกรรม ผสมผสานการควบคุมมอเตอร์ที่แม่นยำเข้ากับฟังก์ชันเฉพาะสำหรับเครน เพื่อให้การสตาร์ทที่เสถียร, การควบคุมความเร็วที่ราบรื่น, การประสานงานเบรกกลที่เชื่อถือได้ และการควบคุมโหลดที่ได้รับการปรับปรุง

CH530 รองรับแหล่งจ่ายไฟ AC สามเฟส 380V-480V และครอบคลุมกำลังมอเตอร์ตั้งแต่ 0.75kW ถึง 710kW สามารถควบคุมได้ทั้งมอเตอร์แบบอะซิงโครนัสและมอเตอร์ซิงโครนัสแม่เหล็กถาวร ทำให้เหมาะสำหรับระบบเครนใหม่, การอัปเกรดอุปกรณ์ และโครงการเปลี่ยนทดแทน

เมื่อเทียบกับอินเวอร์เตอร์ทั่วไป CH530 มีฟังก์ชันเฉพาะสำหรับการยก, การลดระดับ, การเคลื่อนที่ของรถเข็น, การเคลื่อนที่ของสะพาน และกลไกการหมุน อัลกอริทึมการควบคุมระดับมืออาชีพช่วยปรับปรุงความปลอดภัยของเครน, ประสิทธิภาพการทำงาน และความสะดวกในการตั้งค่า

ไฮไลท์ผลิตภัณฑ์หลัก

• ไดรฟ์ความถี่แปรผันเฉพาะสำหรับเครนและอุปกรณ์ยก
• แรงดันไฟฟ้าอินพุต AC สามเฟส 380V-480V
• ช่วงกำลังกว้างตั้งแต่ 0.75kW ถึง 710kW
• การควบคุมลำดับเบรกกลระดับมืออาชีพ
• แรงบิดสตาร์ทสูงถึง 150% ที่ 0Hz พร้อมการป้อนกลับจากเอ็นโค้ดเดอร์
• การควบคุมการแกว่งในตัวสำหรับการเคลื่อนที่ของรถเข็นและสะพาน
• ฟังก์ชัน Zero-servo เพื่อการป้องกันการจับโหลดเพิ่มเติม
• การเพิ่มความเร็วอัตโนมัติภายใต้สภาวะโหลดเบา
• การลดความเร็วอัตโนมัติภายใต้สภาวะโหลดหนัก
• การเร่งและหน่วงความเร็วแบบเส้นตรงและ S-curve ที่ราบรื่น
• มาโครพารามิเตอร์เครนในตัวสำหรับการตั้งค่าที่รวดเร็ว
• รองรับมอเตอร์แบบอะซิงโครนัสและมอเตอร์ซิงโครนัสแม่เหล็กถาวร
• การสื่อสาร Modbus RTU มาตรฐาน
• ตัวเลือกการสื่อสารอุตสาหกรรมอีเธอร์เน็ตและฟิลด์บัส
• ตัวเลือกการขยายเอ็นโค้ดเดอร์และ I/O หลายรายการ
• การรับประกัน 24 เดือนและการสนับสนุนทางเทคนิคระดับมืออาชีพ

คุณสมบัติผลิตภัณฑ์

การควบคุมเบรกกลที่แม่นยำ

การประสานงานเบรกที่เชื่อถือได้เป็นสิ่งจำเป็นสำหรับงานเครนและรอก CH530 ควบคุมเบรกกลตามกระแสของมอเตอร์, ความถี่เอาต์พุต และการตั้งค่าเวลาที่ปรับได้

ก่อนที่เบรกกลจะถูกปลด ไดรฟ์สามารถสร้างแรงบิดมอเตอร์ที่ต้องการได้ สิ่งนี้ช่วยป้องกันไม่ให้โหลดที่แขวนอยู่ตกหรือลื่นไถลระหว่างการสตาร์ท ระหว่างการหยุด ไดรฟ์จะประสานงานการหน่วงความเร็วของมอเตอร์และการทำงานของเบรกเพื่อให้การหยุดเป็นไปอย่างราบรื่นและควบคุมได้

สามารถปรับพารามิเตอร์เวลาเบรกได้หลายค่าตามโครงสร้างเครน, ลักษณะมอเตอร์, สภาวะโหลด และการตอบสนองของเบรกกล

ประสิทธิภาพการสตาร์ทโหลดหนักที่ทรงพลัง

CH530 ให้ประสิทธิภาพแรงบิดความเร็วต่ำที่ยอดเยี่ยมสำหรับงานยกที่ต้องการ ภายใต้การควบคุมแบบเวกเตอร์แบบวงปิด ไดรฟ์สามารถให้แรงบิดสตาร์ทได้ถึง 150% ที่ 0Hz

สิ่งนี้ช่วยให้มอเตอร์สร้างแรงบิดเพียงพอก่อนที่เบรกกลจะถูกปลดออก มีประโยชน์อย่างยิ่งสำหรับรอก, กว้าน, ระบบยกในเหมือง และอุปกรณ์อื่นๆ ที่มักจะสตาร์ทพร้อมกับโหลดที่แขวนอยู่

การควบคุมการกันลื่นเพื่อความปลอดภัยในการยก

อัลกอริทึมกันลื่นในตัวช่วยป้องกันการเคลื่อนที่ของโหลดที่ไม่คาดคิดระหว่างการยกและการลดระดับ ไดรฟ์รักษาแรงบิดมอเตอร์ที่เสถียรระหว่างการทำงานความเร็วต่ำ, การสตาร์ท และการเปลี่ยนทิศทาง

ฟังก์ชันนี้ช่วยลดความเสี่ยงของการลื่นไถลของโหลดที่เกิดจากแรงบิดสตาร์ทไม่เพียงพอ หรือการประสานงานที่ไม่ถูกต้องระหว่างมอเตอร์และเบรกกล

เทคโนโลยีป้องกันการแกว่งในตัว

การแกว่งของโหลดสามารถลดประสิทธิภาพของเครนและทำให้การวางตำแหน่งที่แม่นยำทำได้ยาก CH530 มีฟังก์ชันควบคุมการแกว่งสำหรับกลไกการเคลื่อนที่ของรถเข็นและสะพาน

ด้วยการปรับกระบวนการเร่งและหน่วงความเร็วให้เหมาะสม ไดรฟ์ช่วยลดการสั่นของโหลดที่แขวนอยู่ สิ่งนี้ช่วยให้ผู้ควบคุมสามารถวางตำแหน่งโหลดได้เร็วขึ้น และลดการปรับเดินหน้า-ถอยหลังที่ไม่จำเป็น

ฟังก์ชัน Zero-Servo สำหรับการจับโหลด

หากเบรกกลทำงานไม่ถูกต้องหรือไม่สามารถให้แรงจับเพียงพอ เพลาของมอเตอร์อาจเริ่มหมุน CH530 สามารถตรวจจับการเคลื่อนไหวนี้และเปิดใช้งานฟังก์ชัน Zero-servo

ไดรฟ์สร้างแรงบิดจับเพื่อช่วยรักษาตำแหน่งปัจจุบันของโหลดหรือรถเข็น ในขณะเดียวกันก็สามารถเรียกสัญญาณเตือนเพื่อแจ้งให้ผู้ควบคุมทราบถึงสภาวะที่ผิดปกติ

การเพิ่มความเร็วอัตโนมัติภายใต้โหลดเบา

เมื่อโหลดจริงต่ำกว่าโหลดที่กำหนด CH530 สามารถเพิ่มความเร็วในการทำงานโดยอัตโนมัติเพื่อลดรอบการทำงานและปรับปรุงประสิทธิภาพการจัดการ

ฟังก์ชันนี้มีประโยชน์สำหรับเครนที่มักจะทำงานด้วยระดับโหลดที่แตกต่างกัน ช่วยให้การทำงานเร็วขึ้นภายใต้สภาวะโหลดเบาโดยไม่ต้องปรับความเร็วด้วยตนเองซ้ำๆ

การลดความเร็วอัตโนมัติภายใต้โหลดหนัก

เมื่อตรวจพบสภาวะโหลดหนักหรือโอเวอร์โหลด ไดรฟ์สามารถลดความเร็วในการทำงานโดยอัตโนมัติ สิ่งนี้ช่วยปกป้องมอเตอร์, อินเวอร์เตอร์, เกียร์, เบรกกล และส่วนประกอบส่งกำลังอื่นๆ

การผสมผสานระหว่างการเพิ่มความเร็วภายใต้โหลดเบาและการลดความเร็วภายใต้โหลดหนัก ช่วยให้เครนทำงานได้อย่างมีประสิทธิภาพพร้อมกับการควบคุมโหลดที่เชื่อถือได้

การควบคุมความเร็วที่ราบรื่น

CH530 รองรับทั้งการเร่งและหน่วงความเร็วแบบเส้นตรงและ S-curve สามารถกำหนดค่ากลุ่มเวลาเร่งและหน่วงความเร็วได้สี่กลุ่มสำหรับการเคลื่อนที่ของเครนที่แตกต่างกัน

การเปลี่ยนความเร็วที่ราบรื่นช่วยลดแรงกระแทกทางกลระหว่างการสตาร์ท, การหยุด และการเปลี่ยนทิศทาง นอกจากนี้ยังสามารถลดการแกว่งของโหลดและยืดอายุการใช้งานของเกียร์, ข้อต่อ, สลิง, ล้อ และโครงสร้างทางกล

มาโครควบคุมเครนหลายรายการ

มาโครพารามิเตอร์เครนที่ตั้งโปรแกรมไว้ล่วงหน้าถูกรวมอยู่ใน CH530 มาโครเหล่านี้เป็นจุดเริ่มต้นที่สะดวกสำหรับการกำหนดค่าระบบยก, การเคลื่อนที่ของรถเข็น, การเคลื่อนที่ของสะพาน และการหมุนของเครนทาวเวอร์

วิศวกรตั้งค่าสามารถเลือกมาโครแอปพลิเคชันที่เกี่ยวข้อง จากนั้นปรับพารามิเตอร์มอเตอร์และการควบคุมตามอุปกรณ์จริง

ตัวเลือกการควบคุมมอเตอร์ที่ยืดหยุ่น

CH530 รองรับการควบคุม V/F, การควบคุมแบบเวกเตอร์แบบไร้เซ็นเซอร์ และการควบคุมแบบเวกเตอร์แบบวงปิดพร้อมการป้อนกลับจากเอ็นโค้ดเดอร์

การควบคุม V/F เหมาะสำหรับแอปพลิเคชันที่มีข้อกำหนดการควบคุมความเร็วพื้นฐาน การควบคุมแบบเวกเตอร์แบบไร้เซ็นเซอร์ให้ประสิทธิภาพแรงบิดและความเร็วที่ดีขึ้นโดยไม่ต้องใช้เอ็นโค้ดเดอร์ การควบคุมแบบเวกเตอร์แบบวงปิดให้การควบคุมความเร็วและแรงบิดที่แม่นยำยิ่งขึ้นสำหรับงานยกที่ต้องการ

แอปพลิเคชันทั่วไป

VEIKONG CH530 สามารถใช้ได้กับอุปกรณ์ยกและขนถ่ายวัสดุที่หลากหลาย รวมถึง:

• รอกสลิงไฟฟ้า
• รอกโซ่
• กว้านอุตสาหกรรม
• เครนเหนือศีรษะ
• เครนสะพาน
• เครนโกงงา
• เครนทาวเวอร์
• เครนท่าเรือ
• เครนขนส่งตู้คอนเทนเนอร์
• ระบบยกก่อสร้าง
• รอกเหมือง
• เครนโลหะวิทยา
• เครนโรงงาน
• อุปกรณ์ขนถ่ายวัสดุในคลังสินค้า
• กลไกการเคลื่อนที่ของรถเข็นและสะพาน
• กลไกการหมุนของเครน

ข้อได้เปรียบของแอปพลิเคชัน

สำหรับกลไกการยก

CH530 ให้แรงบิดสตาร์ทสูง, การควบคุมเบรกระดับมืออาชีพ, การป้องกันการลื่นไถล และการทำงานความเร็วต่ำที่เสถียร ฟังก์ชันเหล่านี้ช่วยให้การยกและการลดระดับเป็นไปอย่างปลอดภัยและราบรื่น

สำหรับการเคลื่อนที่ของรถเข็น

ไดรฟ์ให้การเร่งความเร็วที่ราบรื่น, การควบคุมความเร็วที่แม่นยำ และการควบคุมการแกว่ง สิ่งนี้ช่วยลดการแกว่งของโหลดและปรับปรุงการวางตำแหน่งในแนวนอน

สำหรับการเคลื่อนที่ของสะพานและโกงงา

การตั้งค่าความเร็วหลายระดับ, การควบคุม S-curve และการเร่งและหน่วงความเร็วแบบซิงโครไนซ์ช่วยปรับปรุงความเสถียรในการเดินทางและลดแรงกระแทกทางกล

สำหรับการหมุนของเครนทาวเวอร์

CH530 ให้การสตาร์ท, การหยุด และการเปลี่ยนทิศทางที่ราบรื่น สิ่งนี้ช่วยลดการสั่นสะเทือนของโครงสร้างและแรงกระแทกทางกลระหว่างการทำงานการหมุน

สำหรับกว้านและรอกเหมือง

การควบคุมแบบเวกเตอร์แบบวงปิด, แรงบิดสตาร์ทสูง และการประสานงานเบรกที่เชื่อถือได้ ให้การควบคุมที่ได้รับการปรับปรุงสำหรับการขนส่งแนวตั้งแบบโหลดหนัก

ตัวเลือกการสื่อสารและการขยาย

การสื่อสาร Modbus RTU มีให้เป็นมาตรฐานสำหรับการเชื่อมต่อกับ PLC, HMI และระบบควบคุมอุตสาหกรรม

มีตัวเลือกการสื่อสารดังต่อไปนี้ตามความต้องการของโครงการ:

• Modbus TCP
• CANopen
• PROFINET
• EtherCAT

นอกจากนี้ยังมีตัวเลือกการ์ดเอ็นโค้ดเดอร์แบบ Incremental, การ์ด Resolver, การ์ดสื่อสาร และโมดูลขยาย I/O ซึ่งช่วยให้ CH530 ตอบสนองความต้องการการป้อนกลับ, เทอร์มินัล, เครือข่าย และระบบอัตโนมัติต่างๆ

การกำหนดค่าระบบเบรก

รุ่น CH530 ตั้งแต่ 0.75kW ถึง 90kW มีหน่วยเบรกในตัว ช่วยลดจำนวนส่วนประกอบภายนอกและประหยัดพื้นที่ตู้ควบคุม

รุ่นตั้งแต่ 110kW ถึง 710kW ออกแบบมาเพื่อใช้กับหน่วยเบรกภายนอกที่เหมาะสม ต้องเลือกตัวต้านทานเบรกและหน่วยเบรกตามกำลังมอเตอร์, โหลดที่ยก, เวลาหน่วง, รอบการทำงาน และหน้าที่เบรกที่ต้องการ

VEIKONG สามารถช่วยเหลือลูกค้าในการเลือกตัวต้านทานเบรกและหน่วยเบรกตามแอปพลิเคชันจริง

ทำไมต้องเลือก VEIKONG?

โซลูชันควบคุมเครนเฉพาะทาง

CH530 ได้รับการพัฒนาขึ้นมาโดยเฉพาะสำหรับอุปกรณ์ยก และรวมฟังก์ชันเครนที่สำคัญไว้ในแพลตฟอร์มไดรฟ์เดียว

ทีมเทคนิคที่มีประสบการณ์

ทีมเทคนิคและการจัดการของ VEIKONG มีประสบการณ์มากกว่า 20 ปีในการควบคุมไดรฟ์อุตสาหกรรมและการใช้งานมอเตอร์

การเลือกผลิตภัณฑ์ที่หลากหลาย

มีกำลังตั้งแต่ 0.75kW ถึง 710kW สำหรับรอกขนาดเล็ก, เครนขนาดกลาง และระบบยกอุตสาหกรรมขนาดใหญ่

การจัดการคุณภาพที่เชื่อถือได้

VEIKONG ใช้ขั้นตอนการควบคุมคุณภาพที่เข้มงวดในระหว่างการพัฒนาผลิตภัณฑ์, การตรวจสอบส่วนประกอบ, การประกอบ, การทดสอบการทำงาน และการตรวจสอบขั้นสุดท้าย

การสนับสนุนแอปพลิเคชัน

ทีมเทคนิคของเราสามารถช่วยเหลือในการเลือกไดรฟ์, การจับคู่มอเตอร์, การเดินสาย, การตั้งค่าพารามิเตอร์, การเลือกเบรก, การตั้งค่า และการวิเคราะห์ข้อผิดพลาด

การกำหนดค่าที่ยืดหยุ่น

สามารถเลือกคีย์แพด, การ์ดสื่อสาร, การ์ดเอ็นโค้ดเดอร์, โมดูล I/O, หน่วยเบรก และตัวต้านทานเบรกที่แตกต่างกันได้ตามความต้องการของโครงการ

บริการหลังการขายทั่วโลก

VEIKONG ให้การสนับสนุนทางเทคนิคระยะไกล, ความช่วยเหลือในการแก้ไขปัญหา และการรับประกันผลิตภัณฑ์ 24 เดือนสำหรับลูกค้าต่างประเทศ
