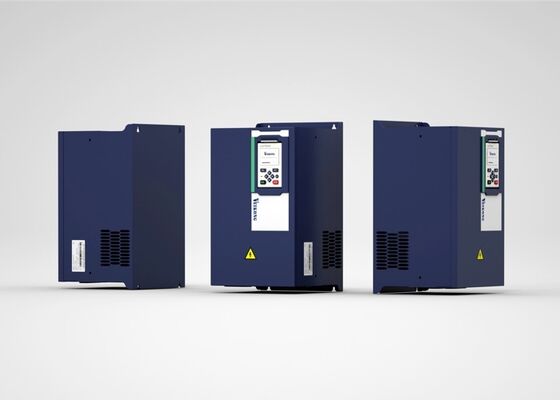

VEIKONG CH530 เครื่องยกเครน มักเปลี่ยนความถี่ 380V ทอร์คสูง VFD พร้อมควบคุมเบรคและฟังก์ชันป้องกันการลื่น

ภาพรวมสินค้า

VEIKONG CH530 Series เป็นเครื่องขับเคลื่อนความถี่แปรเวกเตอร์ที่มีประสิทธิภาพสูงที่พัฒนาขึ้นโดยเฉพาะสําหรับเครน, เครื่องยก, เครื่องยกและอุปกรณ์ยกอื่น ๆมันรวมการควบคุมเครื่องยนต์ที่แม่นยํากับฟังก์ชันเครนพิเศษเพื่อสนับสนุนการยกที่ปลอดภัยการลดลงอย่างเรียบร้อย การทํางานที่มีความเร็วต่ําที่มั่นคง และการประสานงานของเบรคกลที่น่าเชื่อถือ

CH530 ทํางานด้วยแหล่งพลังงาน AC สามเฟส 380V ราคา 480V และครอบคลุมช่วงพลังงานจาก 0.75kW ถึง 710kW. มันรองรับมอเตอร์แบบไม่สมองและมอเตอร์แบบสมองของแม่เหล็กถาวรทําให้มันเหมาะสําหรับทั้งระบบเครนใหม่และโครงการปรับปรุงอุปกรณ์.

สําหรับการใช้งานยกที่ต้องการ เครื่องขับเคลื่อนรวมการควบคุมลําดับเบรคมืออาชีพ, ทอร์คการเริ่มต้นสูง, การควบคุมต่อการลื่น, การป้องกันเซอร์โวและการปรับความเร็วอัตโนมัติตามภาระจริง.

ประเด็นสําคัญของสินค้า

• เครื่องขับเคลื่อนความถี่แปรเปลี่ยนเฉพาะสําหรับเครนและอุปกรณ์ยก
• ระยะกําลังจาก 0.75kW ถึง 710kW
• การเข้า AC 3 ขั้นตอน 380V480V
• การควบคุมลําดับเบรกกลมืออาชีพ
• การผลิตทอร์คก่อนการปล่อยเบรก
• ปมเริ่มต้นสูงสุด 150% ที่ 0Hz ภายใต้การควบคุมเวกเตอร์วงจรปิด
• ระบบควบคุมความลื่นสําหรับการยกและลด
• ปฏิบัติการเซอร์โวศูนย์สําหรับการป้องกันการถือภาระเพิ่มเติม
• การเพิ่มความเร็วอัตโนมัติในสภาพภาระเบา
• การลดความเร็วอัตโนมัติในสภาพภาระหนัก
• ความเร่งและความช้าของเส้นตรงและเส้นโค้ง S
• สี่กลุ่มของเวลาเร่งและความช้าที่ปรับได้
• แมคโรปารามิเตอร์การใช้งานเครน
• การสนับสนุนสําหรับมอเตอร์สynchronous asynchronous และมักเนตถาวร
• การสื่อสารแบบมาตรฐาน Modbus RTU
• การ์ดขยายการสื่อสารและโคเดอร์ optional

การควบคุมลําดับเบรกแบบมืออาชีพ

การประสานงานที่แม่นยําระหว่างมอเตอร์และเบรคเครื่องจักรกลเป็นสิ่งจําเป็นในการใช้งานยกเครน หากเบรคถูกปล่อยก่อนที่มอเตอร์จะมีแรงหมุนพอภาระที่แขวนอาจสลิดหรือเคลื่อนไหวอย่างไม่คาดคิด.

CH530 ควบคุมการปล่อยเบรคและการใช้เบรคตามความถี่การออกของเครื่องขับเคลื่อน, กระแสการออก, และเวลาระยะเวลาที่กําหนดไว้ก่อนเครื่องขับเคลื่อนสามารถกําหนดปริมาตรการหมุนก่อนที่ต้องการเพื่อรองรับภาระที่แขวน.

ในระหว่างหยุดยั้ง เครื่องขับเคลื่อนประสานงานความช้าของมอเตอร์ด้วยการใช้เบรคกลการปรับความช้าในการปลดเบรคและปิดเบรคทําให้ลําดับการควบคุมสามารถปรับปรุงได้ตามมอเตอร์, เวลาการตอบสนองของเบรค สภาพของภาระ และกลไกเครน

ทอร์คการเริ่มต้นสูงในความเร็ว 0

CH530 รองรับการควบคุม V/F การควบคุมเวกเตอร์ไร้เซ็นเซอร์ และการควบคุมเวกเตอร์ลุปปิดด้วยการตอบสนองจากโคเดอร์

ภายใต้การควบคุมเวกเตอร์วงจรปิด เครื่องขับเคลื่อนสามารถให้แรงหมุนเริ่มต้นสูงสุด 150% ที่ 0Hzการให้ผลการเริ่มต้นที่มั่นคงสําหรับเครื่องยก, ลินช์และอุปกรณ์อื่น ๆ ที่เริ่มต้นด้วยภาระแขวน

ทอร์คแรงในความเร็วต่ํายังสนับสนุนการยกและลดที่เรียบร้อยโดยไม่ต้องเคลื่อนไหวอย่างฉับพลันหรือกระแทกทางกลมากเกินไป

การควบคุมกันการสลิด

ปฏิบัติการป้องกันการสลิดที่บูรณาการช่วยลดการเคลื่อนไหวของภาระที่ไม่คาดหวังระหว่างการเริ่มต้น การหยุด การยกและการลด

โดยการรักษาแรงหมุนมอเตอร์ที่มั่นคงระหว่างกระบวนการปล่อยเบรคและการทํางานในความเร็วต่ําCH530 ช่วยป้องกันภาระจากการสลิดเนื่องจากแรงหมุนเริ่มต้นที่ไม่เพียงพอหรือการประสานงานที่ไม่ถูกต้องระหว่างมอเตอร์และเบรคกล.

คุณสมบัตินี้มีประโยชน์เป็นพิเศษสําหรับเครื่องยกไฟฟ้า เครื่องยกกระบะหนัก เครื่องยกเหมือง และกลไกยกเครนอุตสาหกรรม

การป้องกันการใช้เซอร์โว

ปฏิบัติการเซอร์โวศูนย์ ให้ความคุ้มครองเพิ่มเติมเมื่อเครนหยุด

หากเบรคกลปิดไม่ถูกต้อง หรือไม่สามารถให้แรงยึดเพียงพอ เครื่องขับเคลื่อนสามารถตรวจจับการเคลื่อนไหวของแกนมอเตอร์ได้จากนั้นมันสามารถผลิตทอร์คการยึดถือเพื่อช่วยรักษาภาระปัจจุบันหรือตําแหน่งรถขนส่งขณะที่ออกสัญญาณเตือน.

ฟังก์ชันนี้ไม่ได้แทนเบรคกล แต่มันให้ชั้นควบคุมเพิ่มเติมสําหรับการตรวจพบการเคลื่อนไหวผิดปกติและปรับปรุงความปลอดภัยของระบบยก

การปรับความเร็วอัตโนมัติตามภาระ

CH530 สามารถปรับความเร็วการทํางานได้โดยอัตโนมัติตามสภาพภาระจริง

เมื่อภาระที่ตรวจพบจะเบา เครื่องขับเคลื่อนสามารถเพิ่มความเร็วในการทํางานเพื่อสั้นวงจรยกและปรับปรุงประสิทธิภาพการจัดการการขับเคลื่อนลดความเร็วในการทํางานเพื่อปกป้องมอเตอร์, การขับเคลื่อน, เบรค, และระบบส่งเครื่องกล

นี่ทําให้เครนทํางานได้อย่างมีประสิทธิภาพ ภายใต้สภาพภาระที่แตกต่างกัน โดยไม่ทําให้การป้องกันอุปกรณ์เสี่ยง

การเร่งและลดความช้าที่เรียบร้อย

ทั้งการเร่งและความช้าในเส้นตรงและเส้นโค้ง S ได้รับการสนับสนุน โดยสามารถตั้งค่าเวลาเร่งและความช้าได้ 4 กลุ่ม สําหรับระยะการทํางานและการเคลื่อนไหวของเครนที่แตกต่างกัน

การเปลี่ยนความเร็วอย่างเรียบง่าย ช่วยลด:

• การกระแทกทางกลระหว่างการเริ่มต้นและหยุด
• การสวิงของภาระระหว่างการเปลี่ยนแปลงความเร็ว
• ความเครียดบนกล่องเกียร์และคอปเลน
• ความกระทบต่อสายไหมและเบรคกล
• การสวมใส่บนล้อและกลไกการเดินทาง

แม็คโครแอพลิเคชันเครน

CH530 ให้บริการแมคโรปารามาเตอร์ที่กําหนดไว้สําหรับการใช้งานเครนทั่วไป. แมคโครเหล่านี้ทําให้การตั้งตั้งครั้งแรกง่ายขึ้นและให้จุดเริ่มต้นที่ใช้ได้สําหรับการใช้งาน

แม็คโครแอพลิเคชันสามารถใช้ได้สําหรับ:

• การยกและลด
• การเดินทางด้วยรถราง
• การเดินทางบนสะพาน
• เครื่องกีฬาหอคอยหมุน

หลังจากที่เลือกแมคโรที่เหมาะสมแล้ว ช่างประกอบการสามารถปรับปริมาตรการของมอเตอร์ เบรก ความเร็ว และการควบคุมตามอุปกรณ์จริง

การใช้งานทั่วไป

VEIKONG CH530 เหมาะสําหรับ:

• เครื่องยกสายไฟฟ้า
• เครื่องยกโซ่ไฟฟ้า
• เครื่องเลนช์อุตสาหกรรม
• เครื่องกีฬาบิน
• เครื่องยกสะพาน
• เครื่องกีฬาแกรนท์
• เครื่องกีฬาหอคอย
• เครนท่าเรือ
• เครื่องกีฬาสําหรับการขนของบรรจุ
• อุปกรณ์ยกเครื่องก่อสร้าง
• เครื่องยกเหมือง
• เครื่องกีฬาโลหะ
• เครื่องกีฬาโรงงาน
• อุปกรณ์การเดินทางของรถราง
• กลไกการเดินทางสะพาน
• อุปกรณ์หมุนเครน
